Диаграмма состояния системы олово - таллий (Sn-Tl)

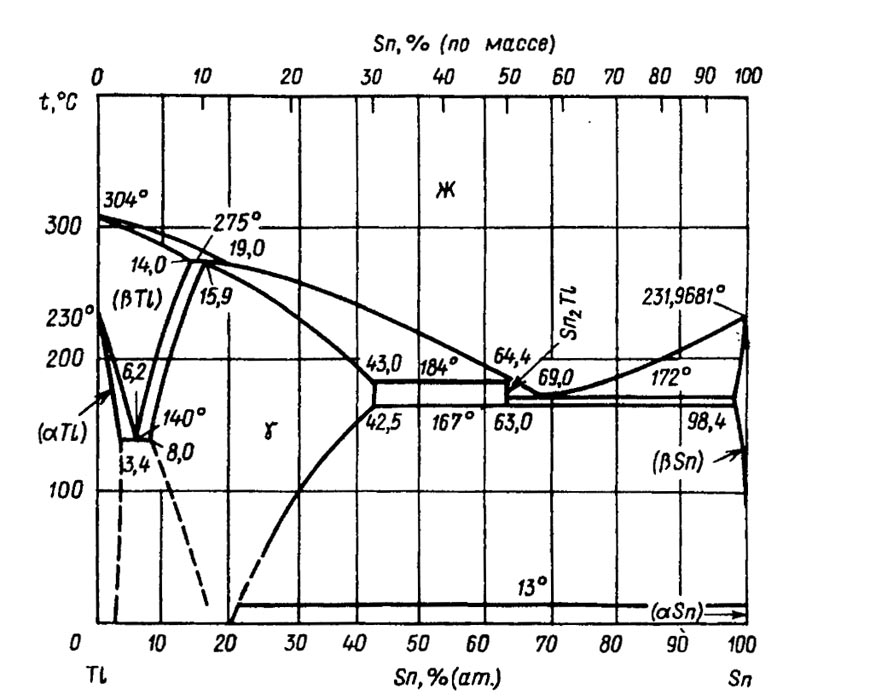

Установлено, что в системе образуется промежуточная фаза γ с ГЦК решеткой и соединение, содержащее несколько более 60 % (ат.) Sn. Приведенная на рис. диаграмма состоянияSn-Tl была построена с учетом последних исследований.

Для диаграммы состояния характерно наличие со стороны Тl перитектического превращения Ж + (βΤl) ↔γ при температуре 275 °С и эвтектоидного превращения(βΤl) ↔(αΤl) + γ при 140 °С. Для температуры перитектического превращения получены также значения: -265 °С , а для эвтектоидного - 84 °С и 125 °С. Для эвтектоидной точки указана концентрация -4,5 % (ат.) Sn.

Содержание Sn в образующемся в системе соединении принято равным 63 % (ат.) Sn. Для температур образования по перитектической реакции и эвтектоидного распада этого соединения в работе приведены значения 178 и 153 °С соответственно. Для максимальной растворимостиSnв фазе γ дается значение 48 % (ат.) Sn.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
