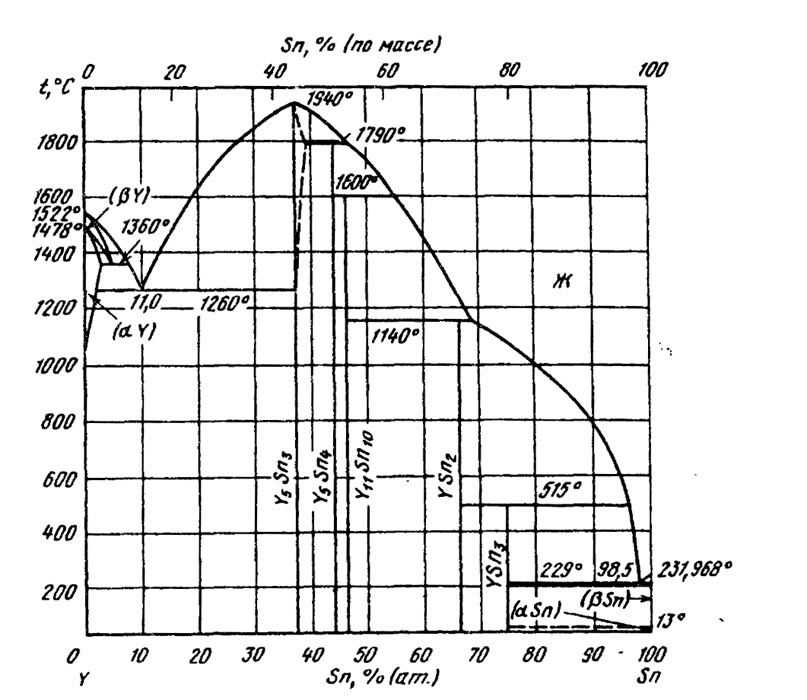

Диаграмма состояния системы олово - итттрий (Sn-Y)

В системе существуют пять интерметаллических соединений, из которых только одно - Y5Sn3 плавится с открытым максимумом при 1940 °С, а остальные образуются по перитектическим реакциям:

Ж + Y5Sn3- Y5Sn4 при 1790 °С, Ж + Y5Sn4 - YnSnl0 при 1600 °С, Ж + YnSn10- YSn2 при 1140 °С, Ж + YSn2« YSn3 при 515 °С.

В системе существуют две эвтектики: (αΥ) + Y5Sn3 и (PSn) + YSn3 при 1260 и 229 °С соответственно. Эвтектические точки расположены при 11 и 98,5 % (ат.) Sn соответственно. РастворимостьSn в (αΥ) составляет 1,5 и 1,0 % (ат.) при 1260 и 1150 °С соответственно. РастворимостьΥ в (Sn) меньше 0,5 % (ат.).

Добавка 4 % (ат.) Sn снижает температуру полиморфного превращенияΥ примерно на 100 °С. При 1360 °С протекает метатектическая реакция: (βΥ) ↔(αΥ) + Ж.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
