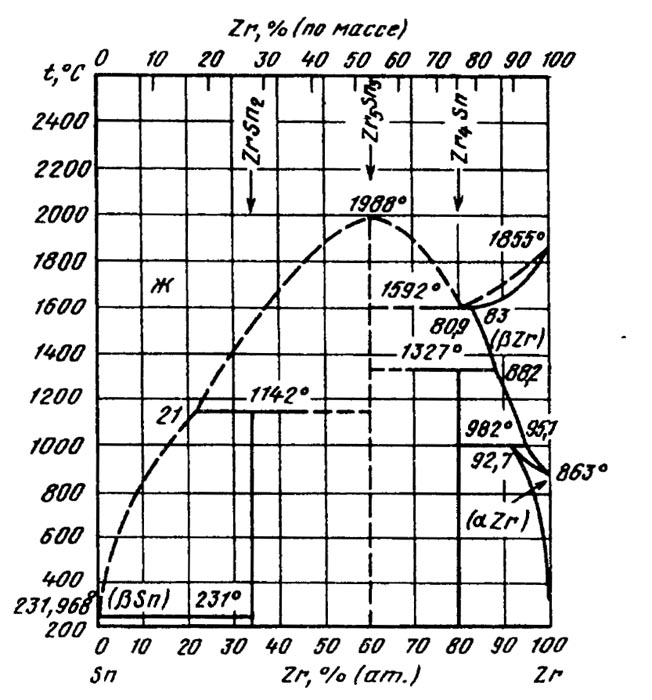

Диаграмма состояния системы олово – цирконий (Sn-Zr)

Олово понижает температуру плавления и повышает температуру β ↔αпревращения Zr. Максимальная растворимость Sn в (βΖr) достигает 17 % (ат.), в (aZr) - 7,3 % (ат.). С понижением температуры растворимость Sn уменьшается как в (βΖr), так и в (aZr).
В системе Sn-Zr установлено существование соединений: ZrSn2 . Zr5Sn3 , Zr4Sn. Соединение Zr5Sn3 плавится конгруэнтно при 1988 °С , состав этого соединения (60 % (ат.) Zr) несколько отличается от стехиометрического. Соединение Zr5Sn3, вероятно, не имеет области гомогенности, участвует в эвтектической реакции Ж ↔(βΖr) + Zr5Sn3 при температуре 1592 °С и концентрации 80,9 % (ат.) Zr .
Соединение Zr4Snобразуется по перитектоидной реакции (βΖr) + Zr5Sn3 ↔ Zr4Sn при 1327 °С, участвует в перитектодной реакции (βΖr) + Zr4Sn↔ (aZr).

Диаграмма состояния системы олово – цирконий (Sn-Zr)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
