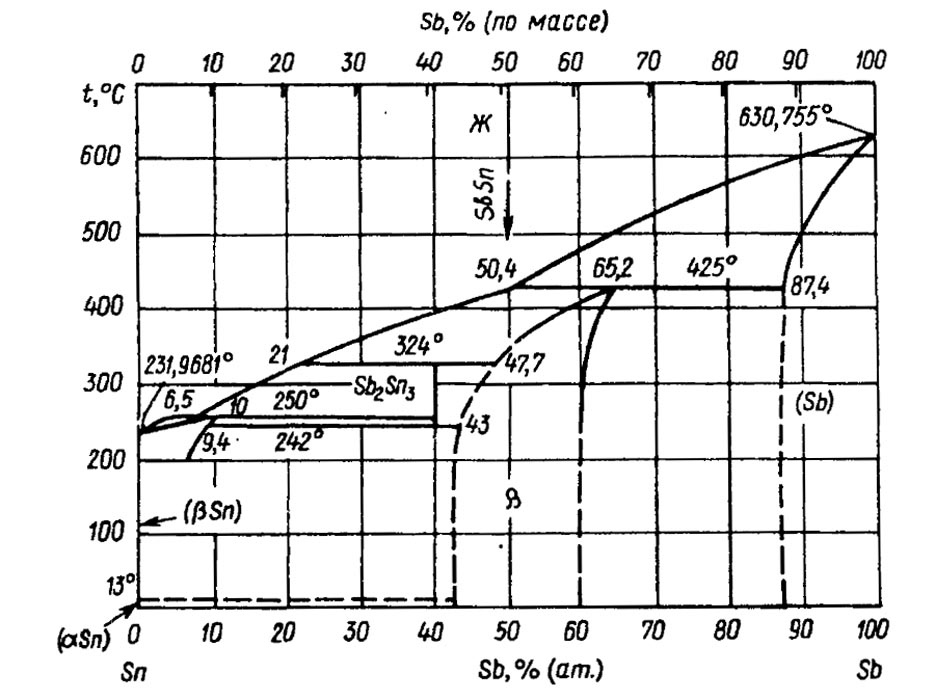

Диаграмма состояния системы олово – сурьма (Sn-Sb)

Диаграмма состоянияSb-Sn подробно исследована методами термического и микроструктурного анализов. В системе при температуре 425 °С и содержании 65,2 % (ат.) Sb по перитектической реакции образуется фаза β (SbSn). фаза β имеет широкую область гомогенности: 43,0-60,5 % (ат.) Sbпри 250 °С. При температуре 324 °С по перитектической реакции кристаллизуется соединениеSb₂Sn₃, которое при температуре 242 °С распадается с образованием фазы β, содержащей 43 % (ат.)Sb, и твердого раствораSbв Sn, содержащего 9,4 % (ат.) Sb. Перитектическая реакция Ж + Sb₂Sn₃ = (Sn) имеет место при температуре 250 °С.

В отношении кристаллической структуры соединений имеются противоречия. Так, соединениеSbSn имеет кубическую структуру типа NaCl, по другим данным - ромбоэдрическую структуру.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
