Диаграмма состояния системы никель-титан (Ni-Ti)

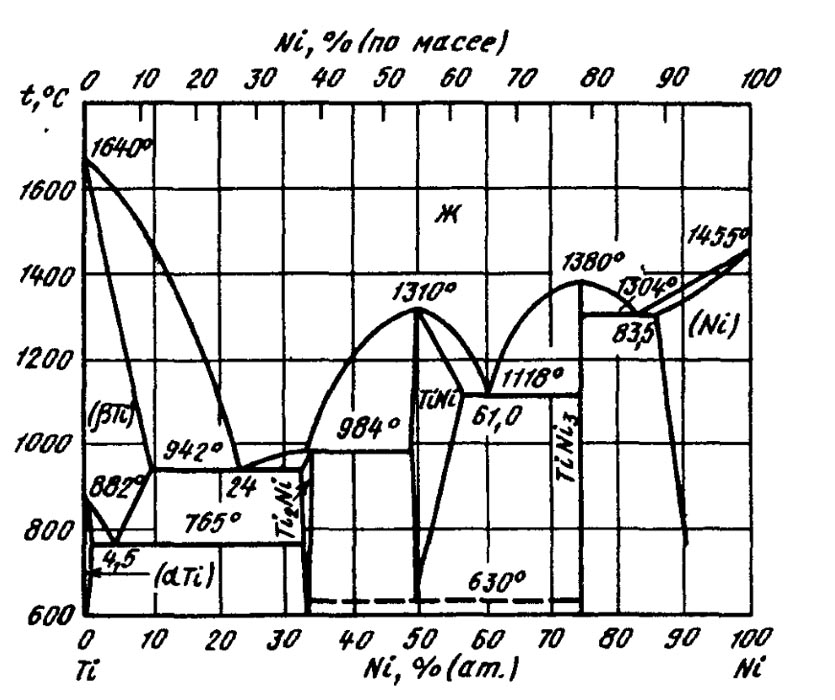

Обобщенная диаграмма состоянияNi-Tiпредставлена на рис. В системе образуются три соединения: Ti₂Ni, TiNiи TiNi₃.Соединение Ti₂Niобразуется по перитектической реакции и имеет область гомогенности. При температуре 700 °С область гомогенности составляет ~2 % (ат.) и несколько сужается с понижением температуры.

Соединение TiNiкристаллизуется из расплава при 1310 °С. С понижением температуры растворяет в себе некоторое количество Niв Ti, что приводит к образованию области его гомогенности. Максимальная область гомогенностиTiNiпри 1118 °С простирается от 49,5 до 57 % (ат.) Ni. Предполагается, что при температуре ниже 630 °С TiNiэвтектоидно распадается на смесь двух фаз Ti₂Ni+ TiNi₃ .

Соединение TiNi₃ плавится конгруэнтно при 1380 °С.

В системеNi—Tiимеют место три эвтектических, одно перитектическое и одно эвтектоидное превращение (другое при 630 °С точно не установлено).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
