Диаграмма состояния системы никель – ванадий (Ni-V)

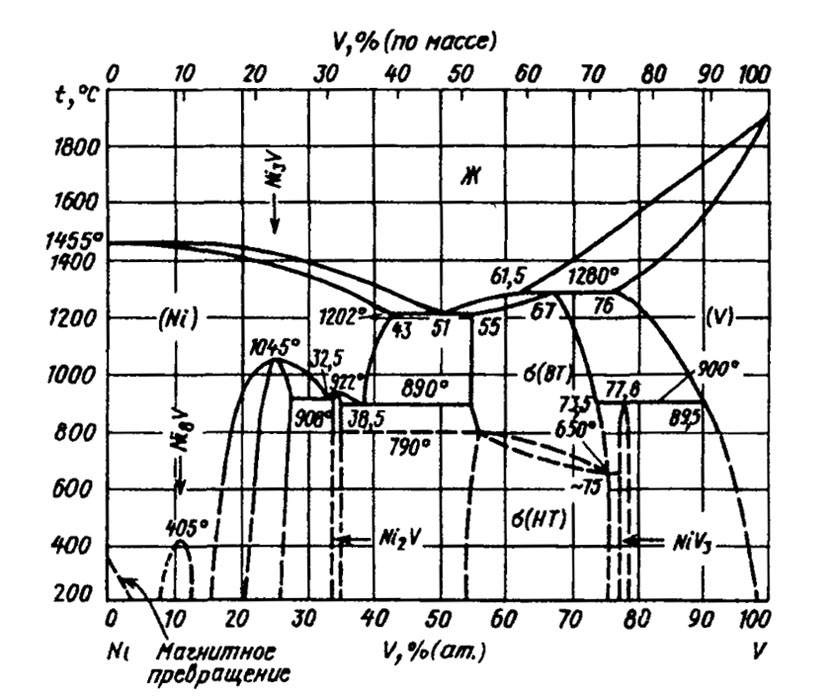

Система Ni-V исследовалась в ряде работ с использованием методов дифференциального термического, металлографического и рентгеновского анализов . В системе установлено существование пяти соединений и наличие широких областей твердых растворов на основе компонентов.

Три соединенияNigV, Ni3Vи Ni2V образуются в области твердого раствора V в Niпри температурах 405, 1045 и 922 °С соответственно.

Соединение NiV3 образуется по перитектоидной реакции (V) + α(ВТ)↔NiV3 при температуре 900 °С и концентрации 77,8 % (ат.) V.

Фаза σ кристаллизуется по перитектической реакции Ж + (V) ↔ σ при температуре 1280 °С и концентрации 67 % (ат.) V и имеет широкую область гомогенности, простирающуюся от 55 до 75 % (ат.) V. Фаза σ претерпевает полиморфное превращение, температура которого в зависимости от состава фазы σ изменяется от -790 до 650 "С.

Эвтектическое равновесие Ж ↔(Ni) + σ(ΒΤ) имеет место при температуре 1202 °С и концентрации 51 % (ат.) V.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
