Диаграмма состояния системы никель – углерод (Ni-C)

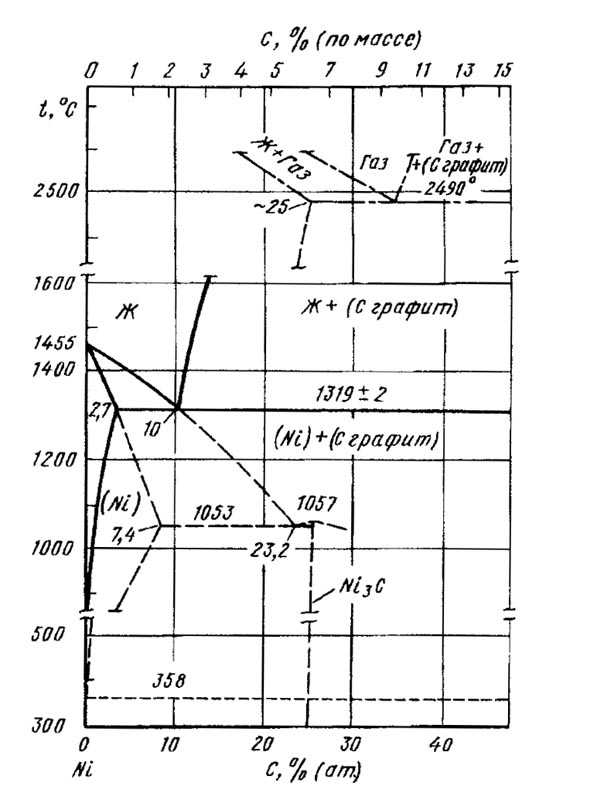

Диаграмма состоянияNi-C построена на основании результатов ДТА, микроструктурного и рентгеновского анализов и термодинамического расчета . СистемаC-Niпростого эвтектического типа без промежуточных фаз. Эвтектика Ж ↔(Ni) + (С) наблюдается при содержании 10 % (ат.) С и температуре 1319±2 °С.
Niпрактически не растворяется в графите. Растворимость С в Niпри температуре 1319 °С составляет 2,7 % (ат.), а при температуре 700 °С — 0,4 % (ат.). Максимальное содержание С в метастабильном твердом раствореNiдостигает 7,4 % (ат.) при скорости охлаждения 105107 °С/с. В этих же условиях, а также при повышенном давлении получена метастабильная фаза Ni3Cс гексагональной решеткой: а = 0,2632 нм, с = 0,4323 нм. При охлаждении расплава со скоростью -105— 107 °С/с при температуре -1053 °С и содержании 23,2 % (ат.) С кристаллизуется метастабильная Эвтектика (Ni) + Ni3C. Температура конгруэнтного плавления метастабильного карбидаNi3Cравна -1057 °С .
Давление -5 ГПа повышает температуру плавления эвтектики (Ni) + (С) до 1385 ±5 °С, эвтектики (Ni) + Ni3Cдо 1297 °С, Растворимость С в Niдо 2,9—3,8 % (ат.). Устойчивость карбидаNi3Cс увеличением давления возрастает, но он не становится термодинамически стабильным.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
