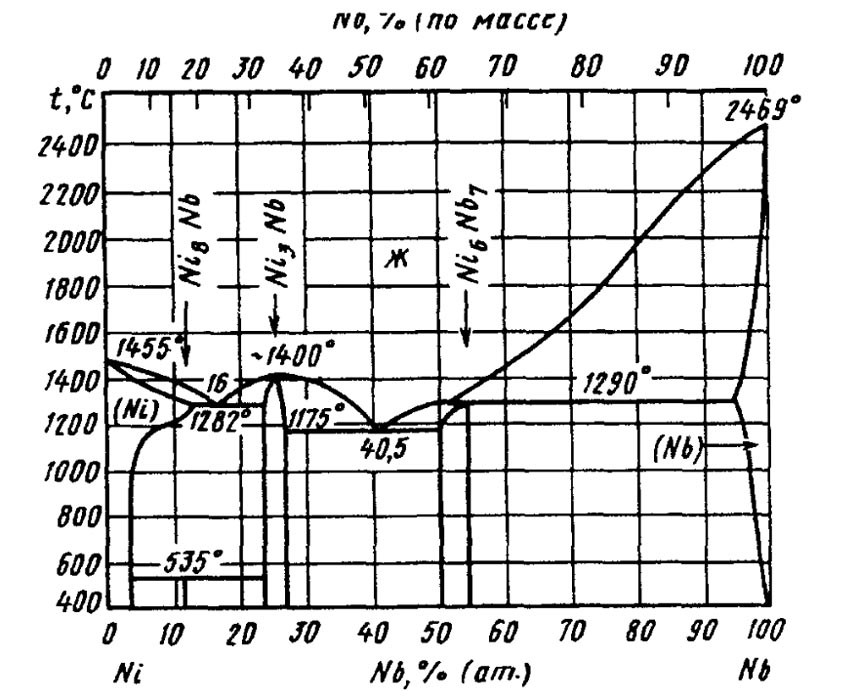

Диаграмма состояния системы никель – ниобий (Ni-Nb)

Система характеризуется наличием трех соединенийNi₈Nb, Ni₃Nbи Ni₆Nb₇. СоединениеNi₃Nb плавится конгруэнтно при температуре -1400 °С. СоединениеNi₆Nb₇ образуется по перитектической реакции Ж + (Nb) ^↔ Ni₆Nb₇ при температуре 1290 °С. СоединенияNi₃Nbи Ni₆Nb₇ имеют широкие области гомогенности. Область гомогенностиNi₃Nb при температуре 1000 °С расположена в интервале 23,5-26,5 % (ат.) Nb, область гомогенностиNi₆Nb₇ при температуре 1100 °С - в интервале 50-54 % (ат.) Nb.

Соединение Ni₈Nb существует при температурах ниже 535 °С. Предположительно оно образуется по перитектоидной реакции при 535 °С. Область гомогенности этого Соединения не установлена.

В системе кристаллизуются две эвтектики по реакциям:

Ж - (Ni) + Ni₃Nbпри 1282 °С и ~16%(ат.) Nb, Ж ↔Ni₃Nb+ Ni₆Nb₇ при 1175 °С и 40,5 % (ат.) Nb.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
