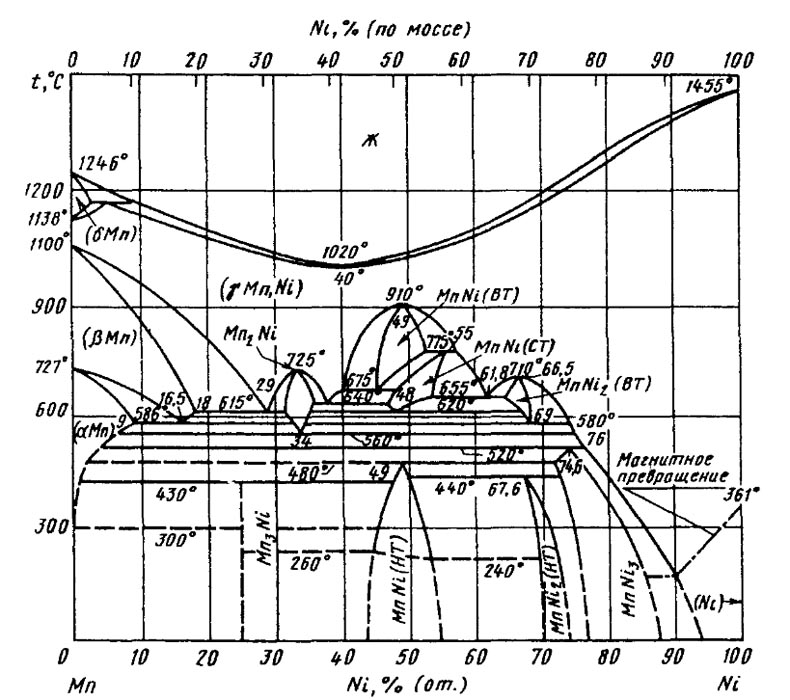

Диаграмма состояния системы никель – марганец (Ni-Mn)

Диаграмма состоянияMn-Ni построенна по результатам микроструктурного, рентгеновского, термического, магнитного и электронно-микроскопического анализов. Сплавы выплавляли в высокочастотной печи в вакууме из Μnвысокой чистоты и электролитического Ni. Между γΜη и Ni существует непрерывный ряд твердых растворов(γΜη, Ni). СоединенияMn₂Ni, MnNiи MnNi₂ образуются в твердом состоянии из (γΜη, Ni) при температурах 725,910 и 710 °С соответственно. Низкотемпературные модификации соединенийMnNi(HT) и MnNi₂ образуются по перитектоидным реакциям при температурах 480 и 440 °С. По перитектоидным реакциям образуются также СоединенияMn₃Niпри 430 °С и MnNi₃ при 520 °С. При температуре 775 °С по перитектоидной реакции между высокотемпературной модификацией MnNiи (γΜη, Ni) твердым раствором образуется среднетемпературная модификация фазы MnNi.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
