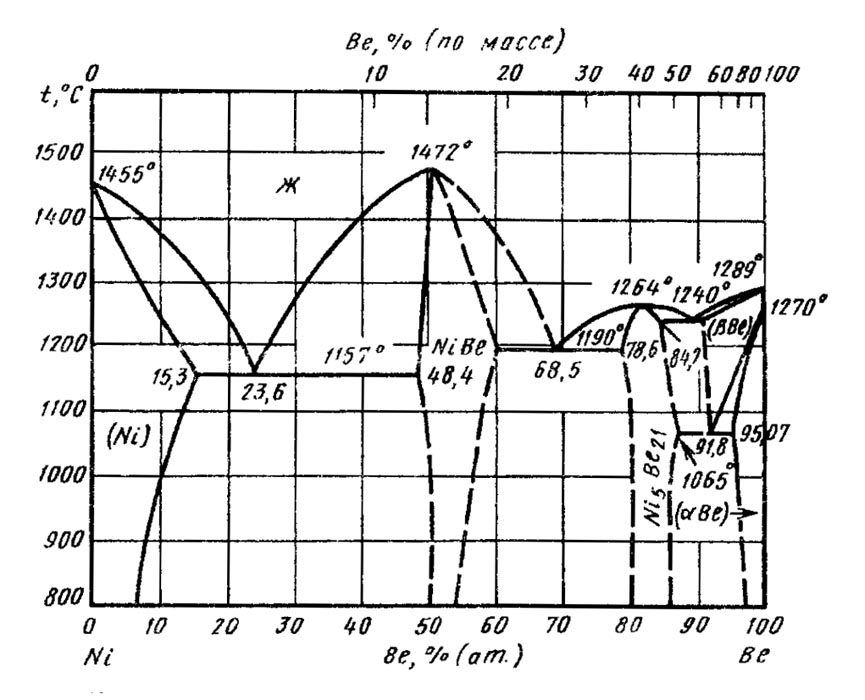

Диаграмма состояния системы никель – бериллий (Ni-Be)

Диаграмма состоянияBe—Ni изучена многими исследователями. В сплавах системы образуются две промежуточные фазы переменного состава на основе соединенийNiBeи Ni₅Be₂₁, указанные фазы плавятся конгруэнтно при 1472 и 1264 °С, соответственно. В сплавах кристаллизуются три эвтектики (Ni) + NiBe, NiBe+ Ni₅Be₂₁ и Ni₅Be₂₁ + (βΒe) при температурах 1157, 1190 и 1240 °С, эвтектические точки расположены при содержаниях 23,6; 68,5 и 89 % (ат.) Be, соответственно. При температуре 1065 °С протекает эвтектоидный распадβΒe на смесь аВе + Ni₅Be₂₁. Эвтектоидная точка расположена при 91,8 % (ат.) Be. При температуре 800 °С область гомогенности фазы на основе NiBeимеет протяженность около 4 % (ат.), а на основе Ni₅Be₂₁ — около 5 % (ат.). Ni один из немногих элементов, который значительно снижает температуру полиморфного превращенияβΒe- аВе.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
