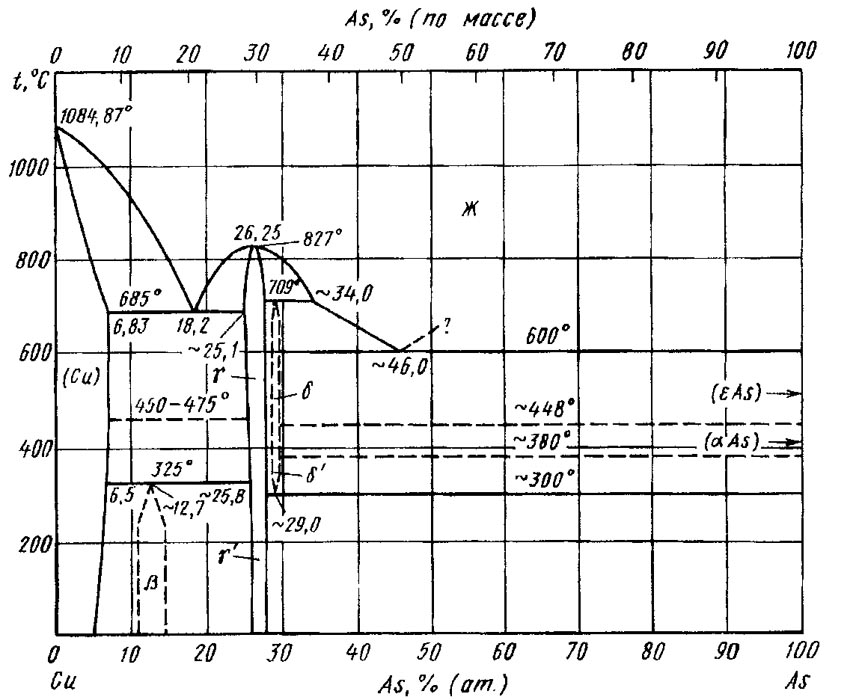

Диаграмма состояния системы мышьяк-медь (As-Cu)

В основу обобщенной диаграммы состояния положены экспериментальные работы . В системе образуются твердые растворы на основе компонентов (Сu) и (As) и фазы β, γ и δ. Фаза γ плавится конгруэнтно при 827 °С , Фаза β образуется

по перитектоидной реакции при температуре 325 °С , а Фаза δ — по перитектической реакции при температуре 709 °С. Фазы γ и δ претерпевают полиморфное превращение при температурах 450— 475°С и 380 °С , соответственно. Интервал области гомогенной фазы β составляет -25,4-26,3 % (ат.) As, 24,94-26,88 % (ат.) As, 25,65—27,35 % (ат.) As; при построении диаграммы приняты значения 25,0—27,8 % (ат.) As, полученные на основании измерения параметра решетки в интервале температур 300—700 °С. Интервал гомогенности фазы γ при температуре полиморфного превращения составляет 25,5—27,3 % (ат.) As. Область гомогенности фазы δ ограничена составамиAs₂Cu₅—As₈Cu₁₉ .

Участок диаграммы вблизи чистого Asприведен  с учетом температуры сублимацииAs(603 °С).

Растворимость As в (Сu) составляет 6,83 % (ат.) при эвтектической температуре 685 ºС, -6,5 % (ат.) при температуре перитектоидного превращения и -5,1 % (ат.) Asпри температуре 25 °С [1]. Растворимость Сu в (As) пренебрежимо мала.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
