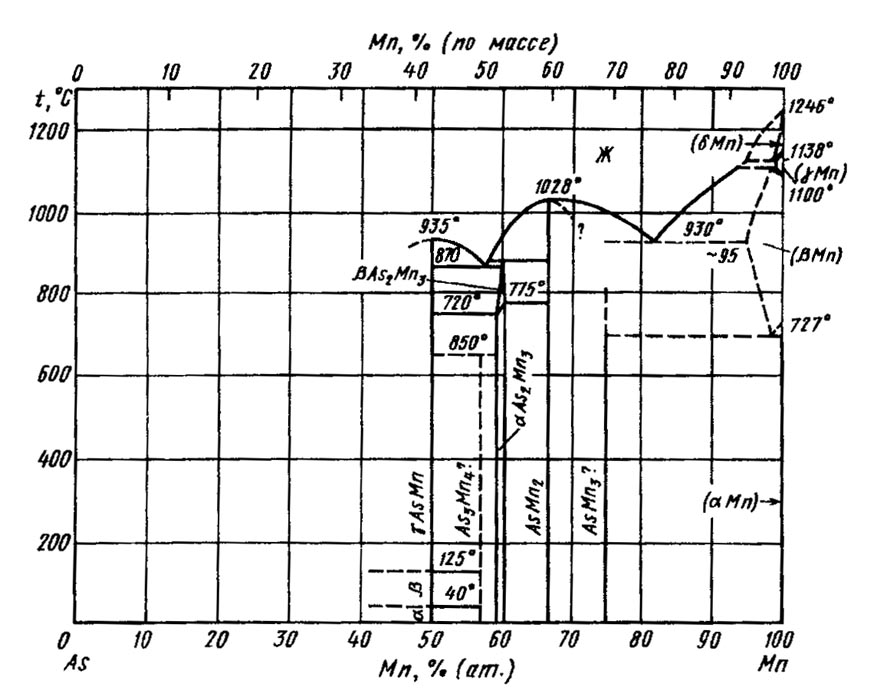

Диаграмма состояния системы мышьяк-марганец (As-Mn)



Система исследована в области концентраций до 50 % (ат.) As.

В системеAsΜn образуется пять соединенийAsMn, As3Mn4, As2Mn3, AsMn2 и AsMn3. СоединенияAsMn и AsMn2 плавятся конгруэнтно при температурах 935 и 1029 С, соответственно. СоединениеAs2Mn3 образуется по перитектической реакции при температуре 880 °С, а СоединениеAs3Mn4 образуется по перитектоидной реакции при температуре 650 °С . Существование СоединенияAsMn3 установлено рентгеновским путем, однако характер его образования и взаимодействия с другими фазами неизвестен. СоединенияAs2Mn3 и AsMn претерпевают полиморфные превращения. Температура полиморфного превращенияσAs2Mn3βAs2Mn3 повышается от 750 С для богатых As сплавов до 775 °С для богатых Μn сплавов. Температуры полиморфных превращений СоединенияAsMn установлены следующие: αAsMnβAsMn40 °С, βAsMnγ AsMn-125 °С. СоединениеAs2Mn3 имеет небольшую область гомогенности ±0,5 % (ат.) Μn. СоединениеAsMn2 также, вероятно, имеет область гомогенности в интервале концентраций 66,7— 70 % (ат.) Μn. Область твердых растворов на основе AsMn2 при температуре ниже 775 °С отсутствует. В системе образуются две эвтектики: Ж ↔ AsMn+ As2Mn3 при температуре 870 °С и содержании -57—58 % (ат.) Мпи Ж - AsMn2 + (βΜn) при температуре 930 °С и содержании 81—82 % (ат.) Μn.

Растворимость Asв (αΜn), (γΜn) и (δΜn) низка; Asстабилизирует (βΜn), в котором растворяется до 5 % (ат.) As при температуре эвтектического превращения 930 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
