Диаграмма состояния системы мышьяк-магний (As-Mg)

В сплавах системыAs—Mg установлено существование двух соединенийMg₃As₂ и MgAs₄. СоединениеMg₃As₂, синтезированное из Mg чистотой 99,99 % (по массе) Mgи As чистотой 99,9995 % (по массе) As, плавится при температуре выше 1200 °С и претерпевает полиморфное превращение, температура которого находится между 1000 и 1100 °С . СоединениеMgAs₄ имеет склонность к диссоциации при повышенных температурах. При создании избыточного давления паров As, равного 0,5 МПа, оно устойчиво до температуры плавления 792 °С.

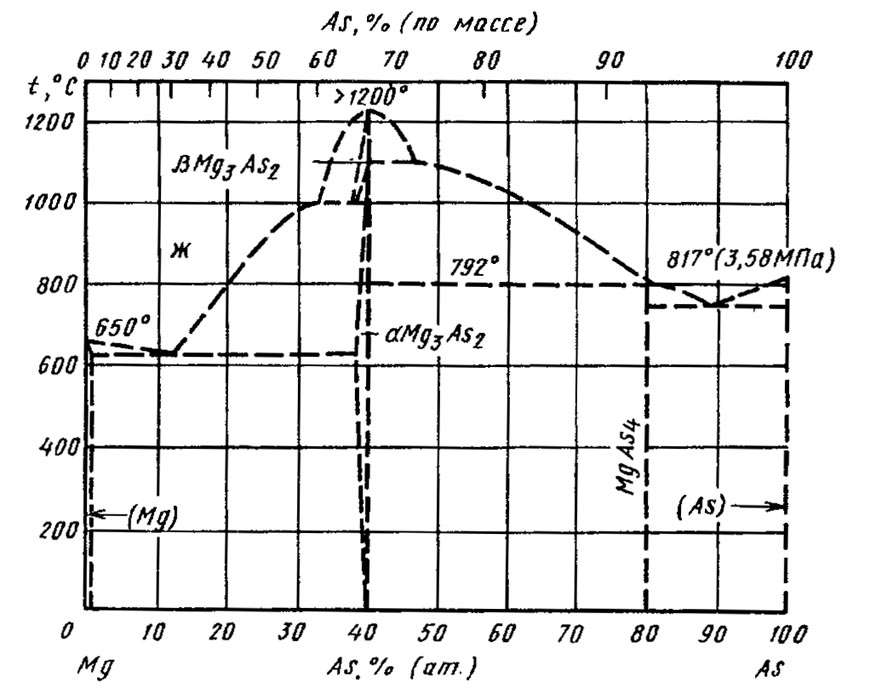

На рис. приведена схема диаграммы состоянияAs—Mgпри давлении ~4 МПа. Диаграмма состояния построена с учетом известных данных о соединениях, образующихся в системеAs—Mg, и на основании предположения о существовании эвтектик (Mg) + σMg₃As₂ и (As) + MgAs₄ по аналогии с системамиMg—Biи Mg—Sb. РастворимостьAsв (Mg) очень мала .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
