Диаграмма состояния системы мышьяк-кобальт (As-Co)



Диаграмма состояния As—Со в области концентраций до 50 % (ат.) Asпостроена на основании данных термического анализа сплавов. В системе установлено образование четырех соединений: Co5As2, Co2As, Co3As2 и Со As, а также существование эвтектики Ж ↔(Со) + Co5As2 при температуре 918 °С и содержании -26 % (ат.) As. Кроме того, сообщается о полиморфизме соединения Co5As2 при температуре 828 ºС и тепловых эффектах при температурах 248—352 ºС и содержаниях 13—37 % (ат.) As, природа которых неизвестна. Температура эвтектического превращения 977 °С и Температура полиморфного превращения 866 ºС.
Более полные исследования , проведенные с использованием рентгеновского анализа, позволяют считать, что фаза Co5As2 претерпевает не полиморфное превращение, а эвтектоидный распад при температуре 867 °С . фаза Co2Asимеет две модификации, причем для полиморфного превращения αСо↔βCoxAsхарактерен гистерезис: при нагреве в интервале температур 490—520 °С, при охлаждении в интервале температур 402—388 ºС.
Температура полиморфного превращения Co2Asпринята равной 452 °С. соединения Co5As2 и Co3As2 существуют при температурах не ниже 867  и 940 ºС , соответственно.
Растворимость Asв (Со) не превышает 5,6 % (ат.) [7 % (по массе)] , но эти данные, по-видимому, являются завышенными.

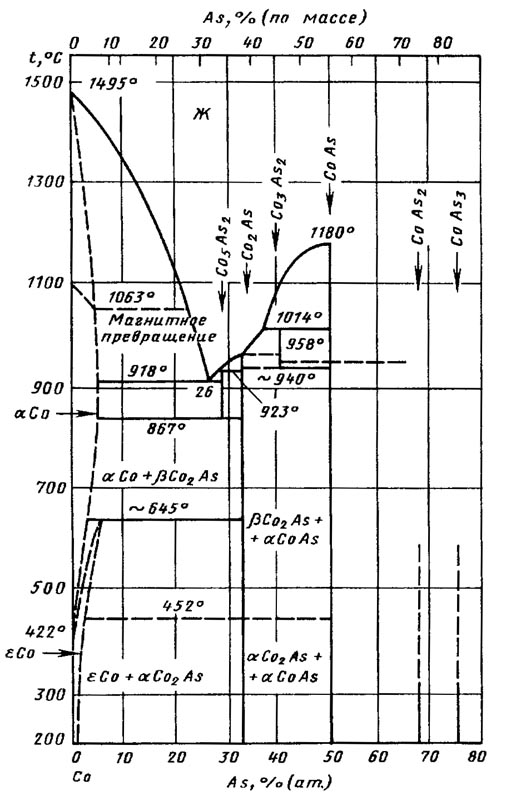

Диаграмма состояния системы мышьяк-кобальт (As-Co)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
