Диаграмма состояния системы мышьяк-индий (As-In)



Единственное соединение InAs плавится конгруэнтно при 942 ºС. Температура плавления InAs определена от 936 до 944 °С. Между (In) и InAs образуется эвтектика при температуре 155,2 °С и содержании 0,031 % (ат.) [0,02 % (по массе)] As. Для сплавов, богатых In, на основании изучения растворимости InAs в расплаве In при температурах 375—800 °С построена линия ликвидуса. Растворимость Inв (As) пренебрежимо мала. Растворимость As в (In) не превышает 0,031 %(ат.) . соединение InAs обладает структурой типа ZnS(сфалерита) с параметром а = 0,60584 нм или а = 0,605638 нм; при повышенных давлениях существует модификация с ГЦК структурой типа NaCl с параметром а = 0,5514 нм.

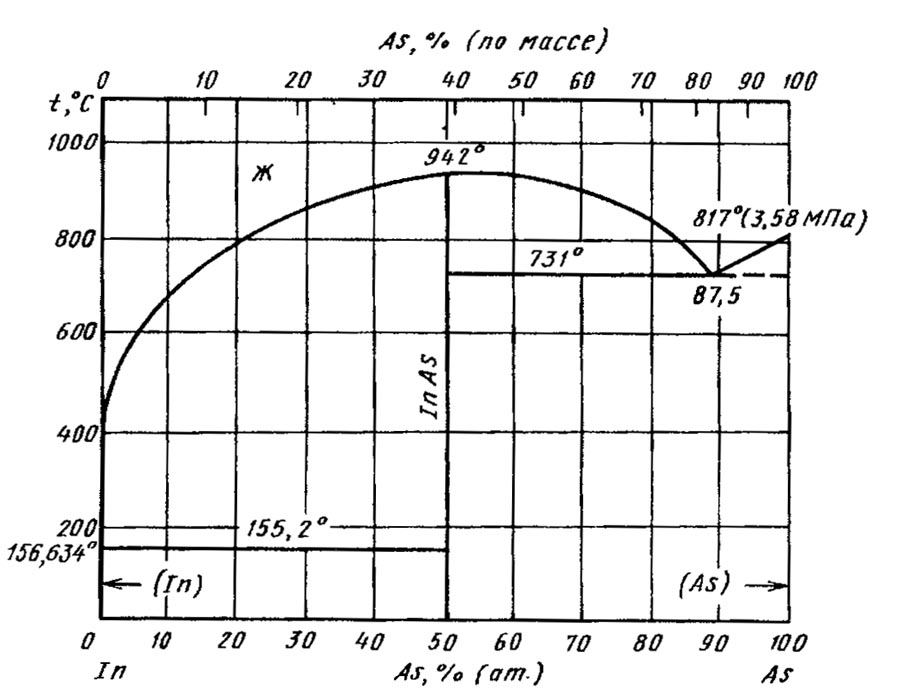

Диаграмма состояния системы мышьяк-индий (As-In)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
