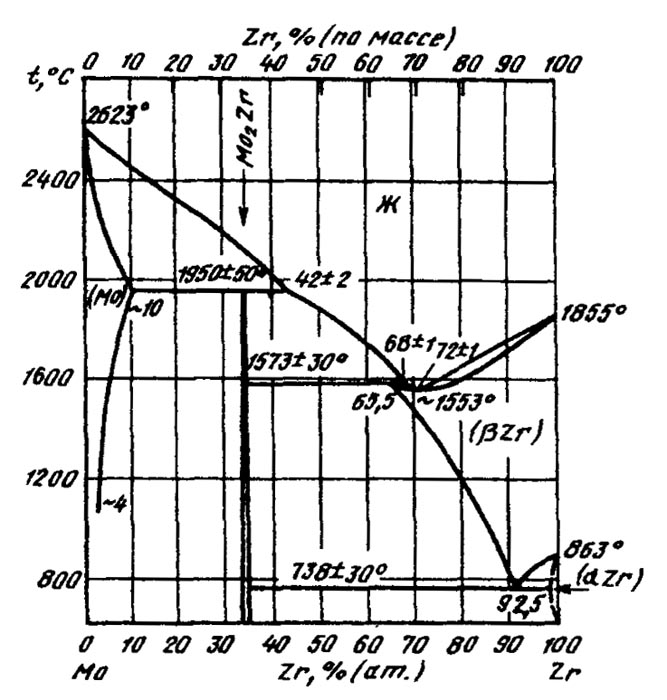

Диаграмма состояния системы молибден-цирконий (Mo-Zr)

Взаимодействие Мо с Zr исследовалось рядом авторов . Диаграмма состояния построена по данным микроструктурного, рентгеновского, термического анализа сплавов, приготовленных из Мо чистотой 99,9 % (по массе) и иодидного Zr. В системе образуется одно соединениеMo₂Zr и твердые растворыZr в Мо и Мо в низко- и высокотемпературной модификациях Zr. Mo2Zr образуется по перитектической реакции из (Мо) и расплаваc42±2%(aT.) Zr при 1900-1910 °С , имеет узкий интервал гомогенности вблизи 33,3 % (ат.) Zr . РастворимостьZr в (Мо) при температуре перитектики достигает 10 % (ат.) при 1900 °С [1], или 18±1 %(ат.) при 1950 °С . В (Мо) при 1100 °С растворяется 4± 1 % (ат) Zr.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
