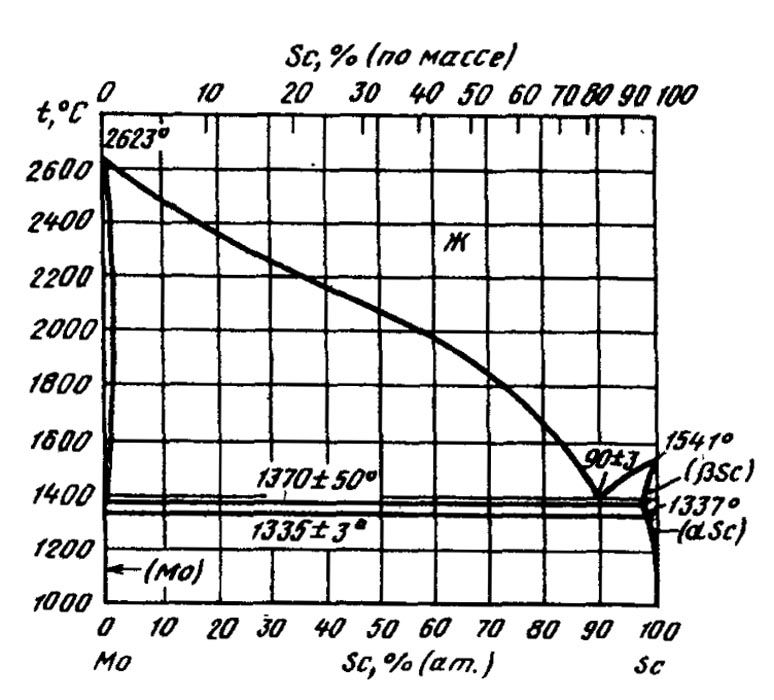

Диаграмма состояния системы молибден-скандий (Mo-Sc)

Растворимость Sc в Мо при 1625 °С, определенная спектральным анализом Мо, выдержанного в расплавеSc в течение одной недели, ниже 2-10-4 % (ат.) (разрешающая способность метода). Промежуточных фаз в системе не обнаружено.

На основании термодинамических данных расчетным методом построена диаграмма состоянияMo-Sc . Образование эвтектики между (Мо) и (Sc) возможно при температуре 1370±50 °С и концентрации 10±3 % (ат.) Мо. Можно ожидать, что максимальная растворимостьSc в (Мо) достигает 0,007 % (ат.) при 2127 °С и падает до 0,002 % (ат.) при 1372 °С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
