Диаграмма состояния системы молибден-рутений (Mo-Ru)

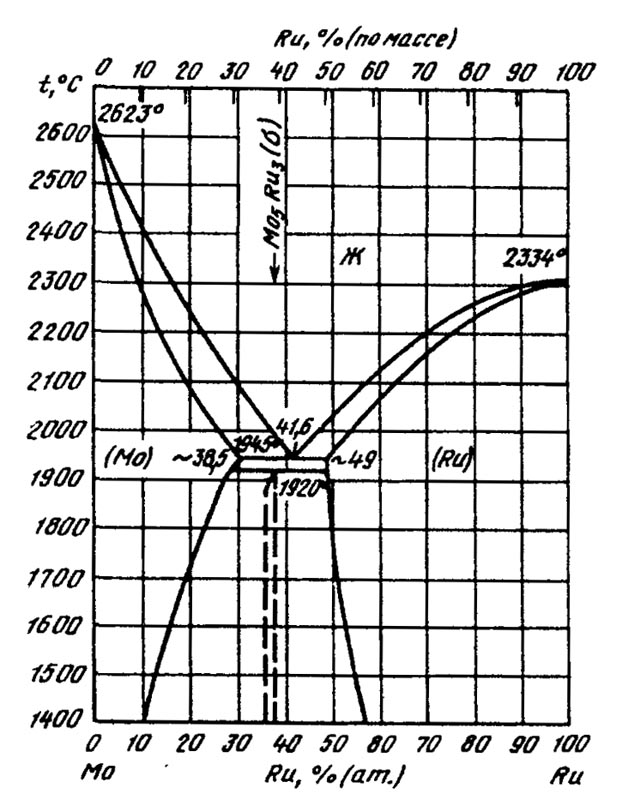

Диаграмма состоянияMo-Ru, построена по результатам микроструктурного, рентгеновского анализов, определения температуры плавления порошковых сплавов, приготовленных из Мо и Ru чистотой -99,9 % (по массе).

В системе существует одна промежуточная фаза о, которой приписывается формулаMo5Ru3и ограниченные твердые растворы на основе Мо и Ru. Эвтектика (Mo)+(Ru) образуется при температуре 1945 °С и концентрации 41,6 % (ат.) Мо. РастворимостьRu в (Мо) снижается от 30,5 % (ат.) при эвтектической температуре до -13 % (ат.) при 1500 °С. Растворимость Мо в (Ru) уменьшается от 51 % (ат.) при эвтектической температуре до -45 % (ат.) при 1500 °С. Mo5Ru3(σ) образуется по перитектоидной реакции при температуре 1920 °С и концентрации 37,0±l%(aT.)Ru.

Mo5Ru3(α) имеет структуру типа αCrFe (символ Пирсона fP30, пр.гр. Р421тпт), параметры решеткиа - 0,99570 нм, с = 0,49323 нм при.34 % (ат.) Ru; а = 0,954 нм, с = 0,495 нм при 37,5 % (ат.) Ru; а = 0,95575 нм, с = 0,49345 нм при 37,5 % (ат.) Ru . Параметр ОЦК решетки (Мо) при легированииRu уменьшается от 0,31467 нм, для 100 % Мо до 0,31357 и 0,31251 нм при 9,5 и 18,7 % (ат.) Ru соответственно. Параметры ГПУ решетки (Ru) при легировании Мо увеличиваются для образцов, отожженных при 1700-1800 °С от а = 0,27057 нм, с - 0,42811 нм при 0 %

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
