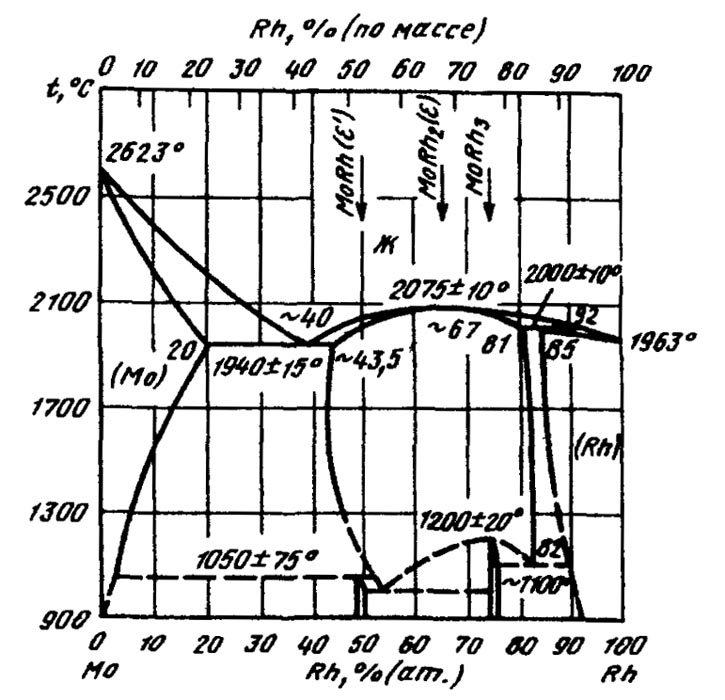

Диаграмма состояния системы молибден-родий (Mo-Rh)



Диаграмма состояния Mo-Rh исследована методами микроструктурного, термического, рентгеновского анализов.

В системе образуются три промежуточные фазы; MoRh(β')> MoRh2(ε) и MoRh3, а также ограниченные твердые растворы на основе Мо и Rh.

Фаза ε плавится конгруэнтно при 2075± 10 °С и -67 % (ат.) Rh, интервал гомогенности около 43-82 % (ат.) Rh. Эвтектика между (Мо) с 20±1 % (ат.) Rh и ε с -43 % (ат.) Rh образуется при температуре 1940+15 °С и концентрации 40±1 %(ат.) Rh. Температура плавления (Rh) возрастает при легировании Мо до перитектической температуры 2000± 10 °С при содержании Мо в расплаве 8 % (ат.). Фаза ε распадается по эвтектоидной реакции при 1100± 100 °С на (Rh) и упорядоченную фазу MoRh3, которая имеет узкий интервал гомогенности (-1 % (ат.)) при 75 % (ат.) Rh . MoRh образуется по перитектоидной реакции при -1050± 75 °С из (Мо) и фазы ε с - 50 % (ат.) Rh. Переход от неупорядоченной фазы ε к упорядоченной MoRh3 имеет место при 1200+200 °С.

Растворимость Rh в (Мо) не превышает 20% (ат.) Rh при эвтектической температуре.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
