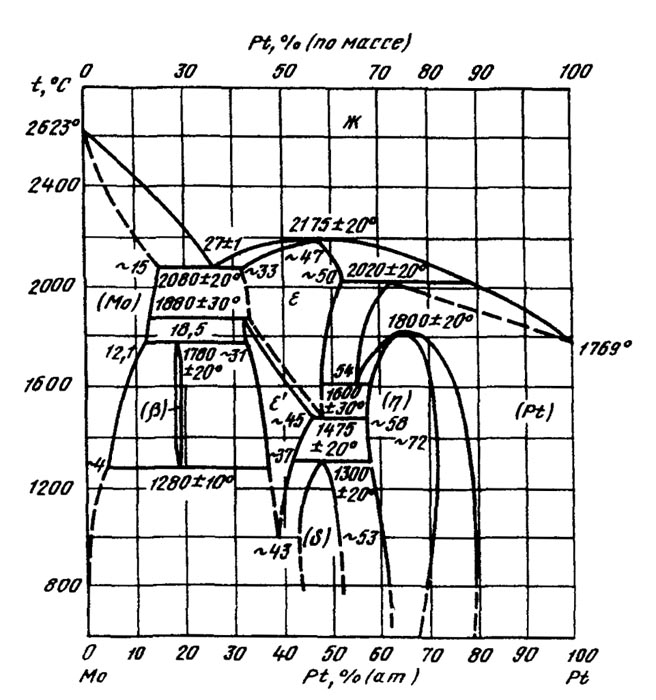

Диаграмма состояния системы молибден-платина (Mo-Pt)

Диаграмма состояния Mo-Pt неоднократно исследовалась . Проводился микроструктурный, рентгеновский, дифференциальный термический анализ, измерение температуры плавления сплавов.

В системе существуют пять промежуточных фаз: β(Μο₆Ρt), ε(Μο₃Ρt), ε'(Mo₃Pt), δ(MoPt), η(ΜοΡt₂), а также ограниченные твердые растворы на основе Мо и Pt.

Фаза β образуется по перитектоидной реакции при 1780±20 °С и 18,5±0,5 % (ат) Pt из (Мо) с 12±1 % (ат.) Pt и фазы ε' с 31 % (ат.) Pt, распадается по эвтектоидной реакции при 1280± 10 °С на (Мо) с -4 % (ат.) Pt и ε' с 37 % (ат.) Pt.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
