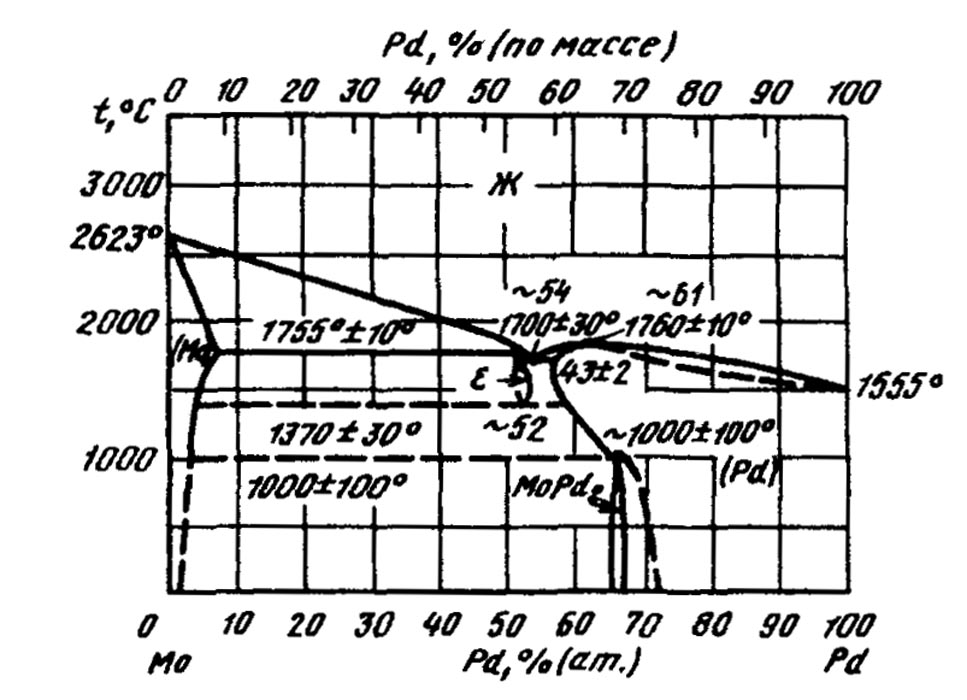

Диаграмма состояния системы молибден-палладий (Mo-Pd)

В системе существуют два соединения (фаза ε) MoPd и MoPd2, а также ограниченные твердые растворы на основе Мо и Pd. Промежуточная фаза ε стабильна только при высоких температурах.
Фаза ε имеет узкий интервал гомогенности вблизи 53,5 % (ат.) Pd . Она образуется по перитектической реакции Ж+(Мо)↔ε при температуре 1700 °С - 1755+10 °С , распадается по эвтектоидной реакции при 1425-1370 °С на (Мо) и (Pd).
По результатам измерения параметров решетки установлена небольшая растворимостьPd в (Мо) и значительная растворимость Мо в (Pd), которая составляет при 1200 °С 47,5 % (ат.). Имеется значительная растворимостьPd в (Мо), составляющая 25 % (ат.). растворимостьPd в (Мо) составляет 16 % (ат.) при температуре 1700 °С и 11 %(ат.)при 1400 °С. При перитектической температуре в (Мо) растворяется 6,5 % (ат.) Pd. растворимость Мо в (Pd) при 1700 °С составляет -32% (ат.) - 39 % (ат.). Между фазой ε и (Pd) образуется эвтектика при температуре, близкой к температуре перитектики
(1755 °С), линии ликвидуса и солидуса для (Pd) имеют максимум при температуре, несколько выше температуры перитектики.
В сплаве при 33 % (ат.) Мо образуется сверх структура. Температура упорядочения в ГЦК решетке на базе (Pd) составляет -1000-1100 °С. В более поздней работе сделан вывод, что растворимость Мо в (Pd) достигает 46 % (ат.) при 1600 °С.
Эвтектика между ε с содержанием 52±2 % (ат.) Pd и (Pd) с 43±2 % (ат.) Мо плавится при температуре 1700+/-30 °С и концентрации 54±2 % (ат.) Pd. Максимальную температуру плавления 1760+/-10 °С имеет сплав с 39 % (ат.) Мо.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
