Диаграмма состояния системы медь - золото-никель (Cu-Au-Ni)

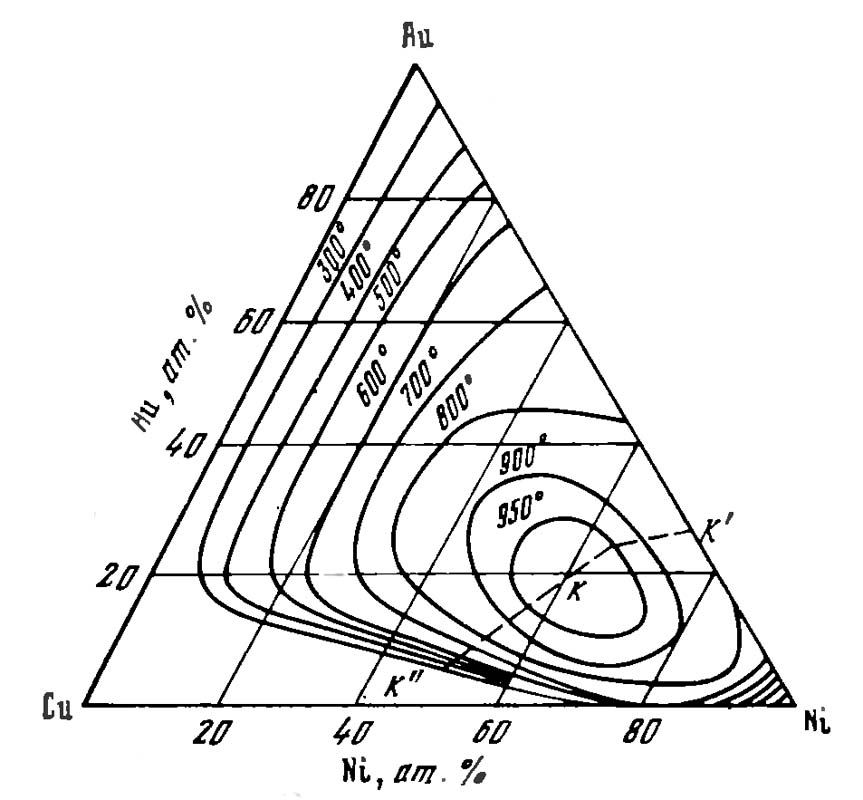

В системах Сu—Ni и Сu—Аu образуются непрерывные твердые растворы, в системеAu—Ni имеет место разрыва непрерывной растворимости. Разрыв растворимости в двойной системыAu—Ni исчезает при 850°. Критическая температура распада сплавов золото — никель от добавки меди повышается от К = 850° (для двойной системы), достигает   максимума К — 970° при составе 20 ат. % Au, 60 ат. % Ni и 20 ат. % Сu, далее понижается. Разрыв несмешиваемости в твердом состоянии в тройной системе исчезает выше 970°.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
