Диаграмма состояния системы медь - сера (Cu-S)

Несмотря на многочисленные исследования системы Cu-S, она до настоящего времени еще полностью не изучена, так как данные рентгеновских исследований о числе фаз и об их кристаллической структуре не всегда согласуются с имеющимися вариантами диаграммы состояния. Диаграммы состояния, приведенные в справочниках, в дальнейшем неоднократно изменялись и уточнялись. Диаграмма состояния Cu - S построена по совокупности работ. В системе Cu— S кроме соединений Cu2S и CuS существуют соединения Сu, 96S, Cu7S4 и CugS5. Из них соединения Cu2S, Си, 96SИ Cu0S5 обладают несколькими полиморфными модификациями: соединения Cu2S и Сu, 96S триморфны, а соединение Cu9S5 — Диморфно .
Соединение Cu2S плавится конгруэнтно при температуре 1130 °С и имеет область гомогенности. Область гомогенности соединения Cu2S уменьшается с температурой, и при 70 °С и содержании 35,65 % (ат.) S соединение Cu9S5 (дигениг), обозначенное на рис. как фаза У, эвтектоидно распадается с образованием фаз 5 (Cuх96S) и 4 (Cu7S4). Фазы (см. рис. 161, 0) 2 (ковеллин) и 3 ("остающийся голубым" ковеллин) являются модификациями соединения CuS, фаза 5 (джарлеит), фаза 6 (гексагональный халькозин) и фаза 7 (халькозин) — модификациями соединения Cu2S.
Соединение CuS образуется по перитектической реакции при температуре 507 °С: Ж + Cu2S↔ CuS.
В системе имеют место две монотектические реакции при температурах 1104 и 812 °С. Со стороны Cu максимум области несмешиваемости в жидком состоянии имеет место при температуре 1510 °С
Растворимость S в Cu незначительна.

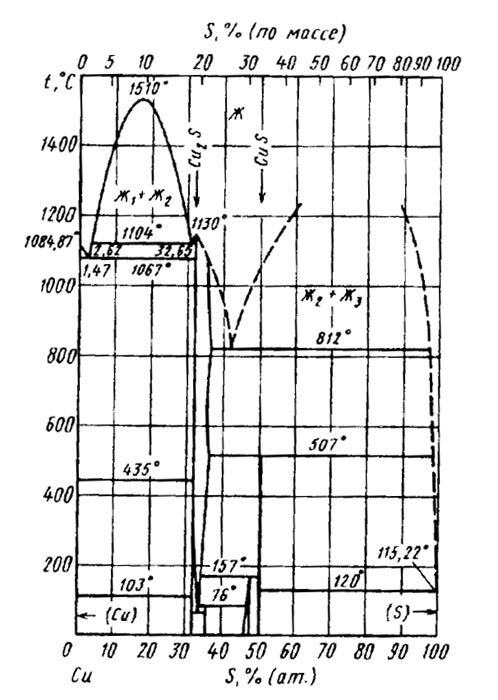

Диаграмма состояния системы медь - сера (Cu-S)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
