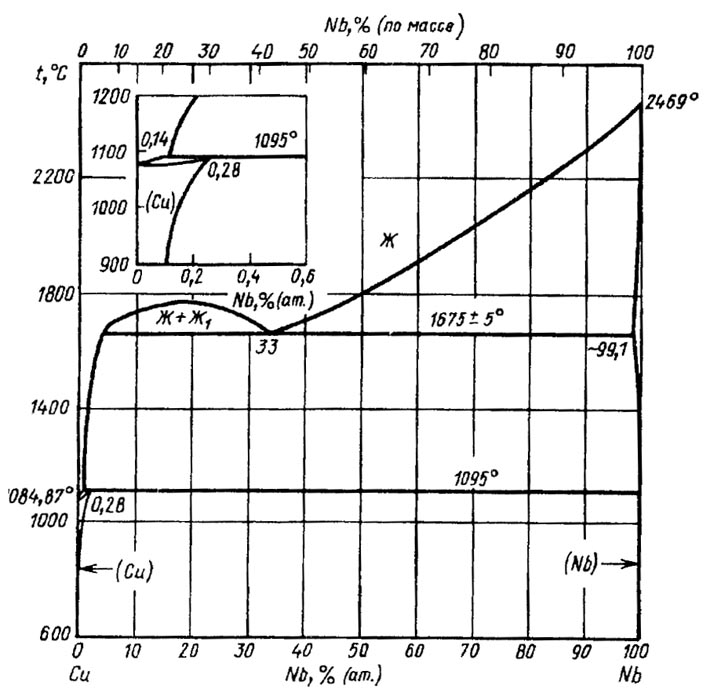

Диаграмма состояния системы медь - ниобий (Cu-Nb)

Сведения о типе диаграммы состоянияCu-Nb противоречивы. Одни исследователи находят в системе равновесие перитектического типа и расслоение в жидком состоянии. Другие авторы считают, что в системе имеют место равновесие эвтектического типа и пологая кривая ликвидуса , а появление несмешиваемости и жидком состоянии объясняют сильным влиянием загрязнения Nb примесями, особенно О . В системе в твердом состоянии установлено наличие двух твердых растворов на основе компонентов - (Cu) и (Nb). Соединения в системе отсутствуют.

При температуре 1095 °С протекает перитектическая реакция Ж + (Nb) ↔(Cu), при этом содержание Nb в жидкой фазе составляет -0,14 % (ат.). Монотектическая реакция Ж↔Ж2 + (Nb) протекает при температуре 1675±5 °С. Монотектическая точка соответствует содержанию -33 % (ат.) Nb.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
