Диаграмма состояния системы медь-никель-цинк (Cu-Ni-Zn)

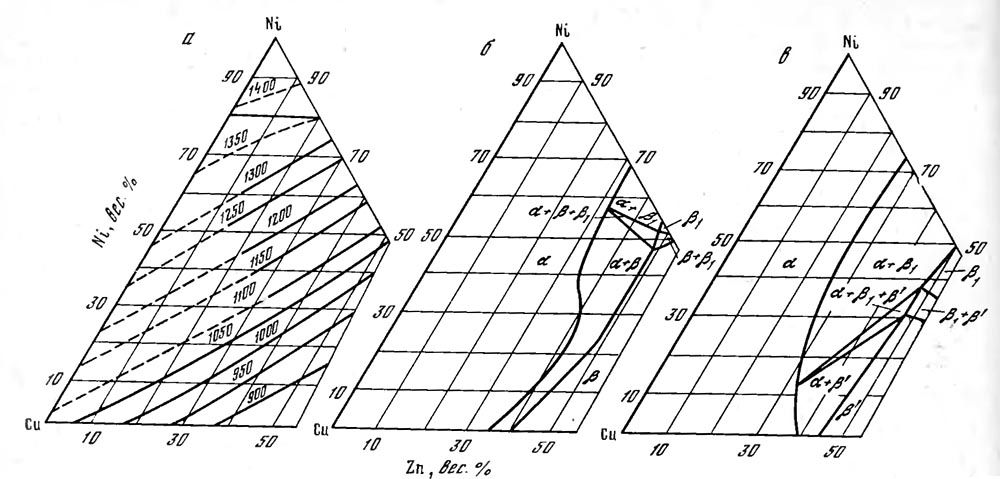

Диаграмма состояния системы Cu—Ni— Ζn была изучена методами термического, микроструктурного и рентгеновского анализов . На рис.  приведены изотермы ликвидуса системы и изотермические сечения при 775°C и комнатной температурах. В приведенной части системы не обнаружено нонвариантных превращений при кристаллизации. В области сплавов, прилегающих к Cu—Niстороне, в равновесии с твердым раствором Cu— Ni    могут    находиться   фазы (Ni—Ζn)и β (Cu—Zn) при температурах 775 и 650°, а при комнатной температуре — фазы β₁(Ni— Zn) и β' (Cu—Ζn). Эти фазы имеют следующие кристаллические решетки: α — ГЦК; β—ОЦК; β' — ОЦК с субструктурой, соответствующей низкотемпературной фазе системы Cu — Zn; β1— объемноцентрированная тетрагональная (тип AuCu), соответствующая низкотемпературной фазе системы   Ni— Ζn.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
