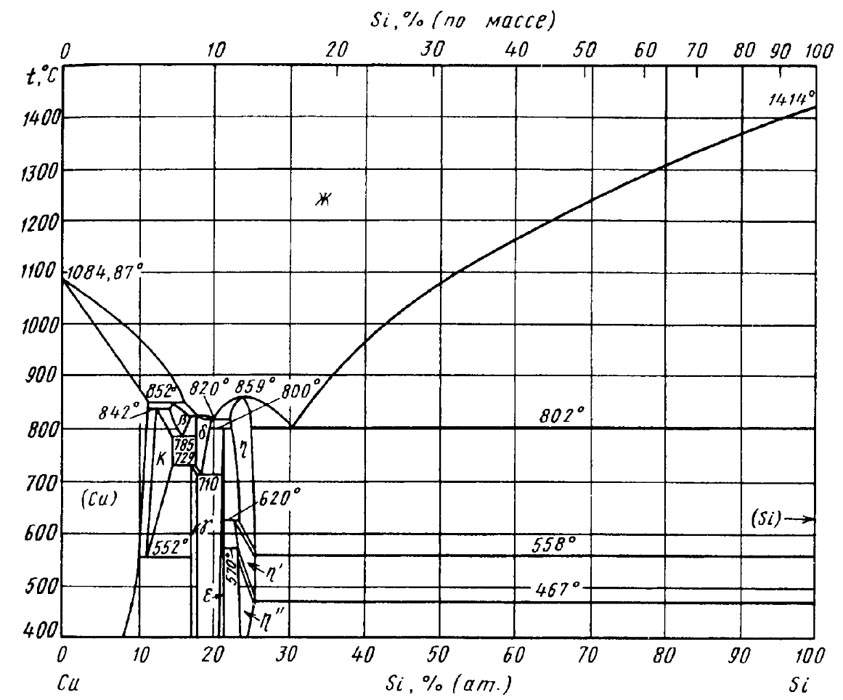

Диаграмма состояния системы медь - кремний (Cu-Si)

В системе Cu—Si только фаза η плавится конгруэнтно при температуре 859 °С и содержании 24,083 % (ат.) Si. Остальные фазы образуются либо по перитектическим реакциям — β, δ, либо  перитектоидным реакциям — К, γ и ε. Все эти фазы обладают различными областями гомогенности.

Область существования фазы β находится в узком температурном интервале между 852 и 785 °С.

Область существования фазы δ охватывает интервал температур  824—710 °С, а при температуре 710 °С она претерпевает эвтектоидный распад на фазы γ и ε.

Фаза η имеет две низкотемпературные полиморфные модификации η' и η".

При температурах 620 и 570 °С протекают перитектоидные превращения с образованием фаз η' и η", а при температурах 55S 467 °С протекают эвтектоидные превращения фаз η и η'.

Область гомогенности фазы К находится в интервале температур 842-552 °С. При температуре 552 °С. фаза К распадается на (Cu) и γ по эвтектоидной реакции.

Фаза γ стабильна от температуры образования 729 °С вплоть до комнатной температуры.

Фаза ε существует в очень узкой концентрационной области 21,2—21,3 % (ат.) Si и стабильна от температуры 800 °С вплоть до комнатной .

Растворимость Si в (Cu) максимальна при температуре перитектоидного превращения 842 °С и составляет 11,25 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
