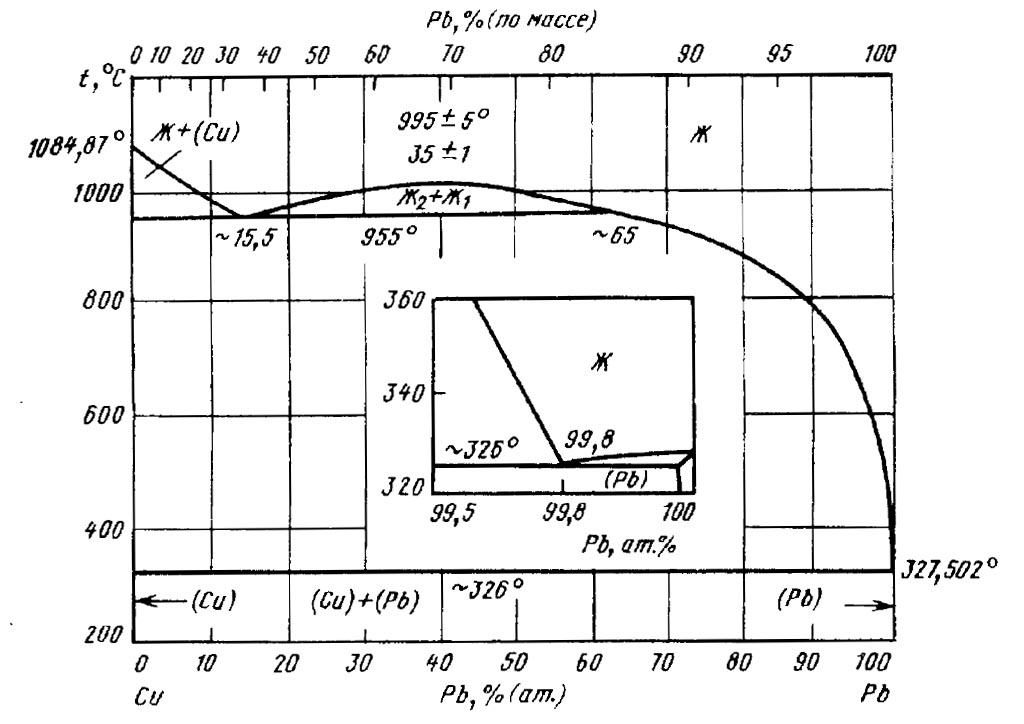

Диаграмма состояния системы медь – свинец (Cu-Pb)

Система CuPb характеризуется наличием монотектического и эвтектического равновесий и двух твердых растворов (Cu) и (РЬ). Область несмешиваемости при монотектической температуре 954-955°С, простирается от 15,3 до 65,3 % (ат.) Pb. Критическая точка на кривой расслаивания лежит при температуре 990 °С и содержании 34,3 % (ат.) Pb. Эвтектическая точка расположена при содержании -99,82 % (ат.) Рb и температуре 326 °С.

Растворимость Pb в (Cu) при температуре 600 °С, определенная на основании микроскопического и рентгеновского анализов, не превышает 0,09 % (ат.).

Растворимость Cu в (Рb) не превышает 0,023 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
