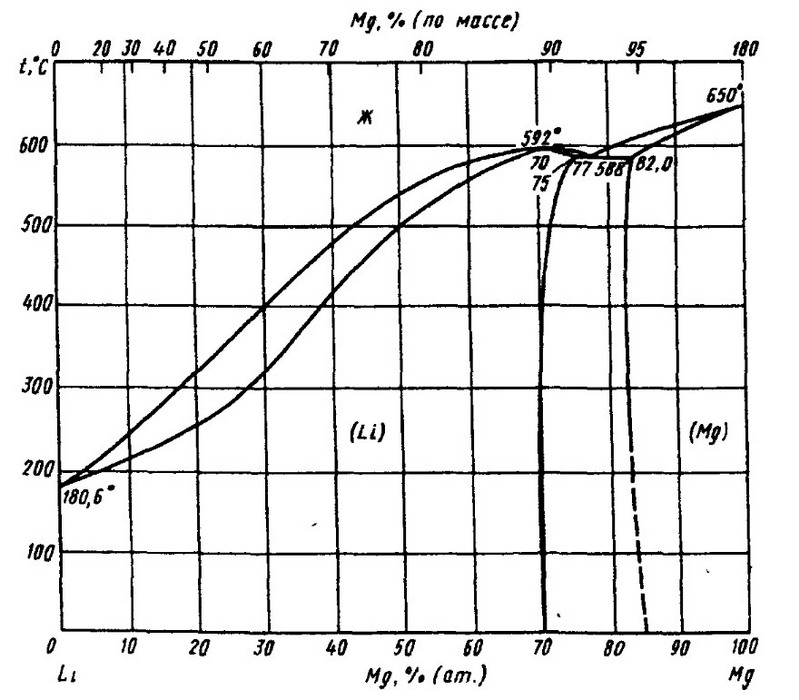

Диаграмма состояния системы литий-магний (Li-Mg)

Система Li—Mg характеризуется наличием широких областей твердых растворов (Li) и (Mg), максимума на кривой ликвидуса при температуре 592 °С и содержании 70 % (ат.) Mg , эвтектического равновесия Ж ↔(Mg) + (Li) при 588 °С и 77 % (ат.) Mg.

Данные растворимости Li в (Mg), определенные методами металлографического  и рентгеновского анализов, находятся в хорошем соответствии с данными, полученными методами микрорентгеноспектрального и дилатометрического анализов. При температурах 200—400 °С растворимость Li в (Mg) практически постоянна и составляет 18,0±0,1 % (ат.). Данные по растворимости Mg в (Li), определенные металлографическим анализом в работах , согласуются с данными, полученными методом измерения электросопротивления . При температурах 200—400 °С граница растворимости Mg в (Li) проходит при 30,1 % (ат.) Li. Выше температуры 500 °С граница несколько смещается в сторону увеличения содержания Li . Наличие максимума на кривой ликвидуса привело к предположению в ранних работах о существовании промежуточной фазы на базе соединения Li₂Mg₃ или LiMg₂, что не подтвердилось в последующих исследованиях. Значения параметров решетки (Mg) а и с уменьшаются по мере легирования его Ir и составляют 0,31918 и 0,51319 нм, соответственно при 18,4% (ат.) Li . Параметр объемно центрированной решетки (Li) в интертале концентраций 100—30 % (ат.) Li изменяется по кривой с минимумом. Значения параметра решеткиа следующие: 0,3510 нм при 100 % (ат.) Li; 0,3492 нм при 57 % (ат.) Li; 0,3517 нм при 30 % <ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
