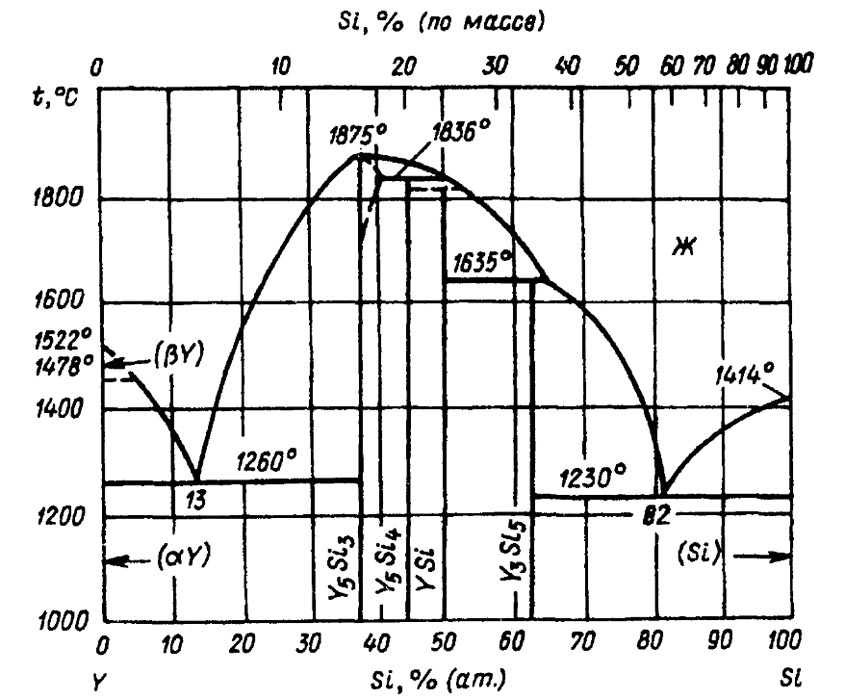

Диаграмма состояния системы кремний – иттрий (Si-Y)

В системе существуют четыре соединения: Y5Si3, Y5Si4, YSi и Y3Si5, из которых только Y5Si3 плавится конгруэнтно при 1875 °С. Cоединение YSi2, которое описывалось в более ранних работах, обобщенных в обзоре , не образуется в системе Si-Y в качестве равновесной фазы. Наиболее богатой Si фазой является Y3Si5, которая имеет дефектную решетку с вакансиями в подрешетке Si.
Cоединение Y3Si5 имеет полиморфное превращение при 450 °С. Низкотемпературная модификация описана как ромбическая фаза, а высокотемпературная модификация как тетрагональная или гексагональная в зависимости от содержания Si. Ромбическая фаза Y3Si5 образуется при закалке сплавов и обогащена Si относительно состава Y3Si5. Отжиг при 900 °С приводит к исчезновению ромбической фазы и к образованию гексагональной фазы. Из приведенных данных следует, что вопрос о полиморфизме Y3S15 нуждается в уточнении.

Диаграмма состояния системы кремний – иттрий (Si-Y)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
