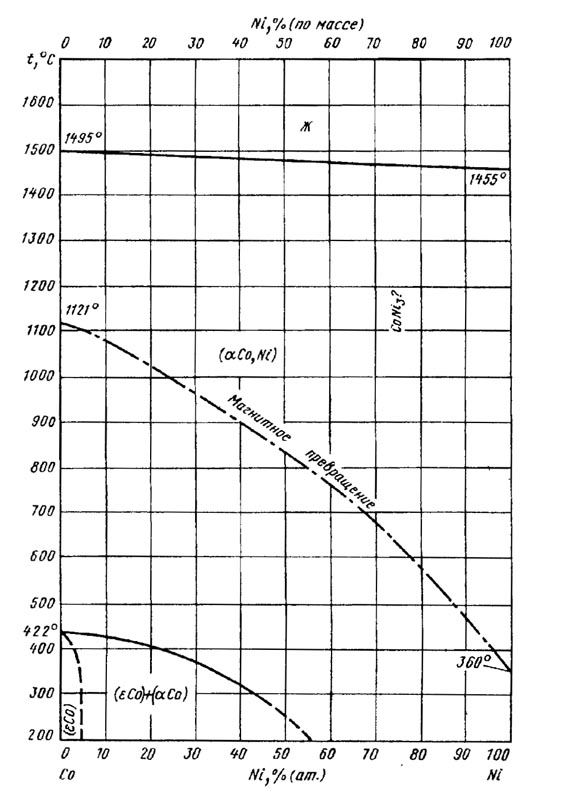

Диаграмма состояния системы кобальт – никель (Co-Ni)

Кобальт и никель неограниченно растворимы друг в друге, образуя непрерывный ряд твердых растворов. Температуры ликвидуса и солидуса отличаются всего на несколько градусов, поэтому кривые ликвидуса и солидуса сливаются в одну линию. При исследовании влияния Niна αСо ↔ εСо превращение было показано, что с увеличением содержания Niвозрастает гистерезис этого бездиффузионного превращения. По результатам измерения плотности и магнитных свойств сплавов установлено, что сплавы, содержащие 22—32 % (ат.) Ni, двухфазны и состоят из (αСо) + (εСо) .

Максимальная растворимостьNiв (εСо) не превышает 5 %(ат.).

Анализируемые экспериментальные данные не являются полностью достоверными и требуют уточнения. Одномерно разупрочненная структура, образующаяся при (мартенситном) превращении в богатых Со сплавах, метастабильна и контролируется наряду с электронной структурой диффузионной подвижностью компонентов; истинные равновесия в этой области изучены плохо.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
