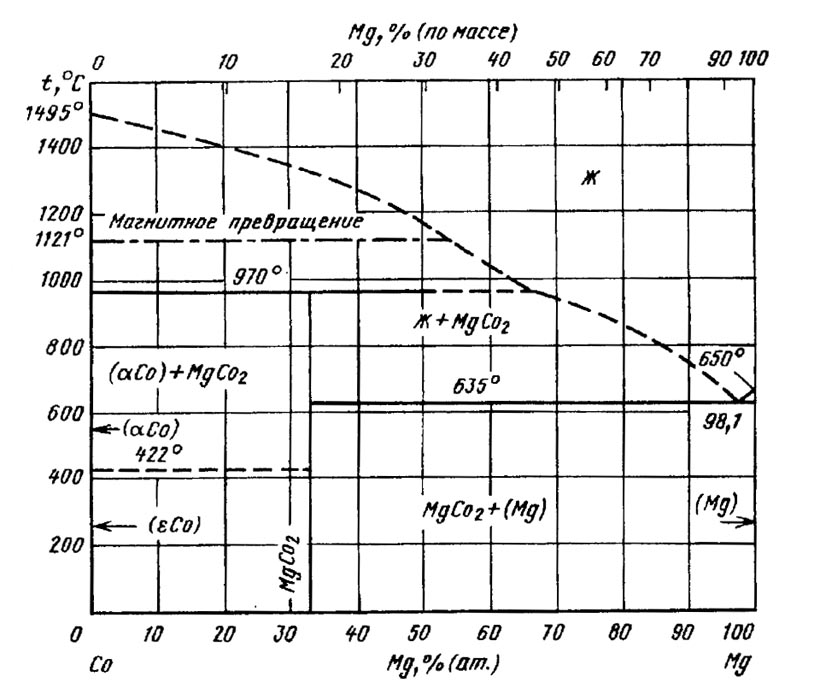

Диаграмма состояния системы кобальт – магний (Co-Mg)

В системе образуется одно соединениеMgCo₂, относящееся к фазам Лавеса. Образование соединения происходит при охлаждении расплава по перитектической реакции при температуре 970 °С. Со стороны Со в системе предполагаются превращения, связанные с полиморфным превращением при температуре 422 °С и переходом от состояния ферромагнетизма к парамагнитному состоянию при температуре1191°С

Со стороны Mg в системе имеет место эвтектическое превращение при температуре 635 °Си содержании 1,9 % (ат.) 4,5 % (по массе) Со.

Результаты измерения параметров кристаллических решеток (Mg) и (Со) свидетельствовали об отсутствии существенной растворимости компонентов друг в друге в твердом состоянии. Кристаллическая решетка фазы MgCo₂ типа MgNi₂ с параметрамиа= 0,486 нм, с = 0,792 нм .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
