Диаграмма состояния системы кобальт – хром (Co-Cr)

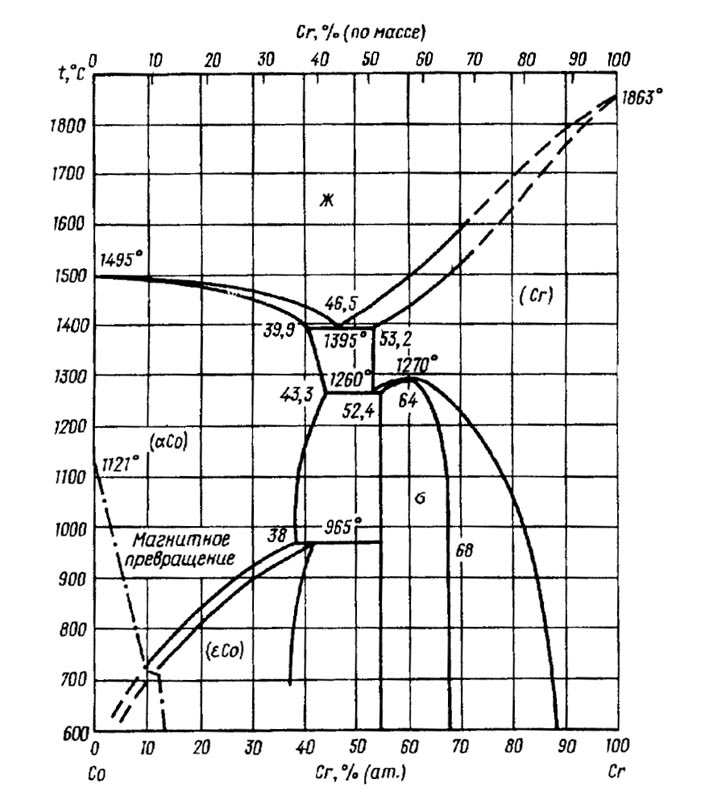

Согласно последним исследованиям, в системе образуется одна промежуточная фаза о (Сг3Со) и твердые растворы на основе кобальта (εСо) и (αСо) и хрома (Сг).

Введение Сr повышает температуру полиморфного превращенияα Со ↔ ε Со и снижает температуру перехода Со из ферро- в парамагнитное состояние с -1125 °С для 100 % (ат.) Со до 720—740 °С и -500 "С для сплавов с 7—10 до 12—15 % (ат.) Сr соответственно . Богатые Со сплавы претерпевают мартенситное превращение.

На основании данных термического анализа, измерения твердости и удельного электросопротивления сообщается об образовании областей упорядочения в богатых Сr твердых растворах на основе Со/

Фаза σ (53—68 % (ат.) Сr) имеет тетрагональную структуру типа (PU), символ Пирсона IР30. При температуре 1280-1300 °С сплав с 64 % (ат.) Сr имеет ОЦК решетку (Сr), а- 0,2933±0,0001 нм .



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
