Диаграмма состояния системы хром-цирконий (Cr-Zr)

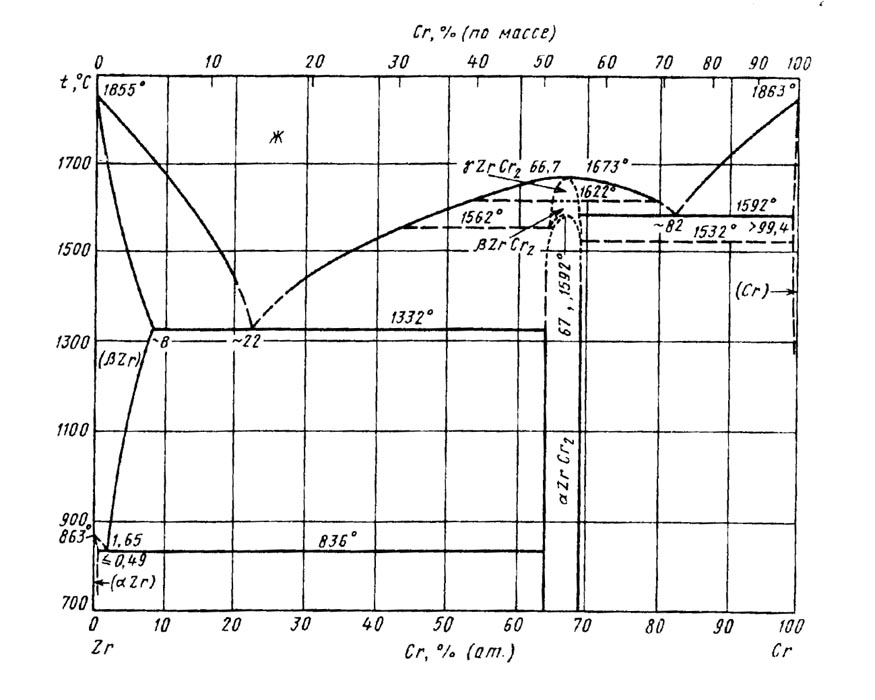

Система Cr—Zr представляет собой диаграмму эвтектического типа с одной промежуточной фазой ZrCr₂. СоединениеZrCr₂ плавится конгруэнтно при 1673 ^°С, имеет область гомогенности в интервале концентрации -64—65 % (ат.) Сr и существует в трех модификациях. При температуре -1622 °С высокотемпературная модификация γZrCr₂переходит в среднетемпературную модификацию βZrCr₂, причем характер этого перехода требует уточнения. Температура переходаβZrCr₂вαZrCr₂ (низкотемпературная модификация) изменяется по кривой максимумом в зависимости от состава. Максимальная Температура перехода составляет -1592 °С при содержании 67 % (ат.) Сr. В системе кристаллизуются две эвтектики, имеют место две эвтектоидые реакции и одна каталектическая реакция.

Максимальная растворимость Сr в (βZr) составляет около 8 % ат.) при температуре 1332 °С и снижается до 1,65 % (ат.) при эвтектоидной температуре. Максимальная растворимость Сr в (αZr) не превышает 0,49 % (ат.) .

Закалкой могут быть получены метастбильные фазы: мартенсит с гексагональной плотноупакованной структурой в сплавах с  <3,3 % (ат.) Сr и фаза ω в сплавах с большим содержанием Сr с гексагональной структурой, а = 0,502 нм, с = 0,312 нм .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
