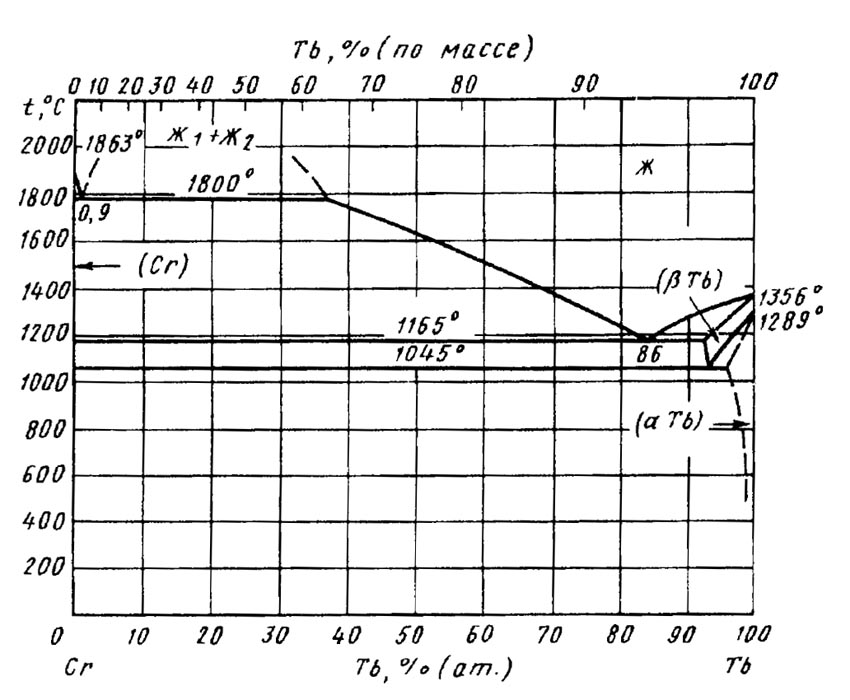

Диаграмма состояния системы хром-тербий (Cr-Tb)

Система характеризуется наличием области несмешиваемости в жидком состоянии. Монотектическая реакция протекает при температуре 1800 °С и содержании 0,9 % (ат.) Тb. Промежуточные фазы в системе отсутствуют. Эвтектика кристаллизуется при температуре 1165 ^°С и содержании -86 % (ат.) Тb. Сr понижает температуру полиморфного превращения Тb до температуры эвтектоидной реакции 1045 °С при содержании -94 % (ат.) Тb. Растворимость Тb в (Сr) при температуре монотектики получена экстраполяцией и составляет 0,48 % (ат.). Растворимость при других температурах приведена ниже:

Температура, °С........Растворимость Тb, % (ат.)

     1700                                             0,20

     1600                                             0,12

     1400                                             0,10

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
