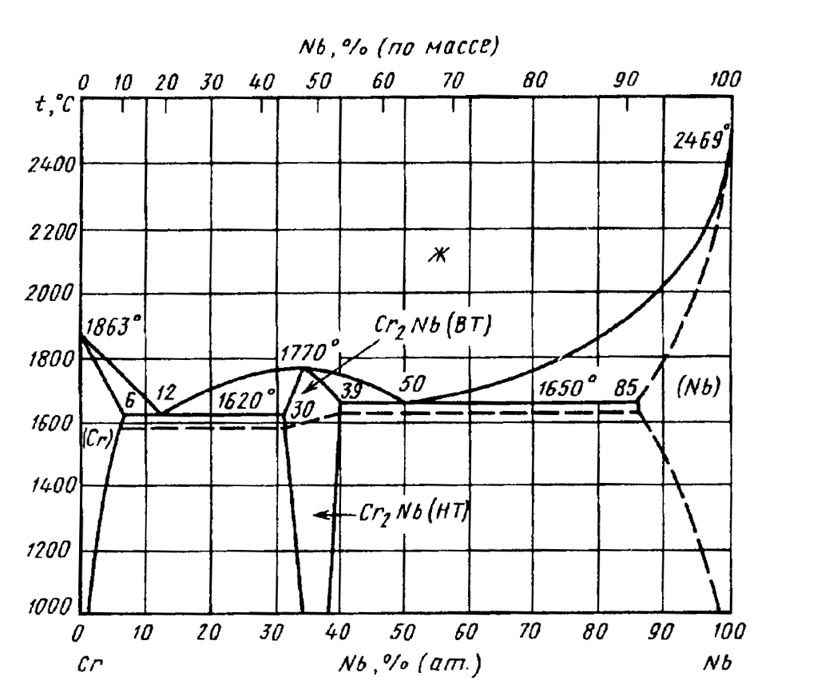

Диаграмма состояния системы хром-ниобий (Cr-Nb)

В системе образуются одна промежуточная фаза Cr₂Nbи твердые растворы (Сr) и (Nb). СоединениеCr₂Nbплавится конгруэнтно и имеет широкую область гомогенности 30—39 % (ат.) Nb. Температура плавленияCr₂Nb, по различным данным, составляет: 1683°C. СоединениеCr₂Nbимеет две аллотропические модификации. Температура перехода между высокотемпературной (ВТ) и низкотемпературной (НТ) формами увеличивается от 1585 до 1625°С для богатых Сr и Nbсплавов соответственно .

В системе кристаллизуются две эвтектики: Ж ^↔ (Сr) + Cr₂Nbи Ж ↔Cr₂Nb+ (Nb).

Растворимость Nbв (Сr) составляет -6 % (ат.) при эвтектической температуре и -1 % (ат.) при 1000 °С. Растворимость Сr в (Nb) при эвтектической температуре равна -15 % (ат.) и снижается до ~2- 3 % (ат.) при 1000 °С

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
