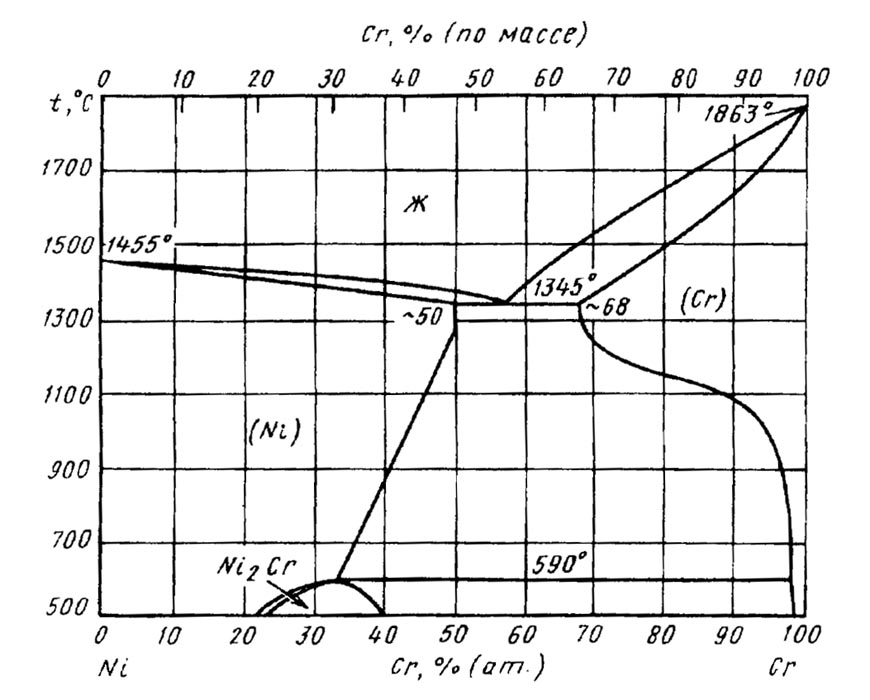

Диаграмма состояния системы хром-никель (Cr-Ni)

В системеCr-Ni существует промежуточная фаза Ni₂ Сr, которая образуется в твердом состоянии. Эвтектика между (Ni) и (Сr) кристаллизуется при температуре 1345 °С и содержании 56 % (ат.) Сr. РастворимостьNiв (Сr) составляет -32 % (ат.) при эвтектической температуре, -10 % (ат.) — при 1000 °С и -2 % (ат.) — при 500 °С. Растворимость Сr в (Ni) равна -50 % (ат.) при эвтекти ческой температуре и -36 % (ат.) — при 700 °С.  Установлено, что для стехиометрического составаNi₂Cr .температура упорядочения составляет 590 °С. СоединениеNi₂Cr имеет интервал гомогенности 25—36 % (ат.) Сr. СтруктураNi₂Cr-относится к типу MoPt₂.

Имеются сведения о двух метастабильных фазах . Одна фаза находится вблизи состава сплава с 70 % (ат.) Сr. Вторая фаза находится при составе сплава, содержащего свыше 70 % (ат.) Сr.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
