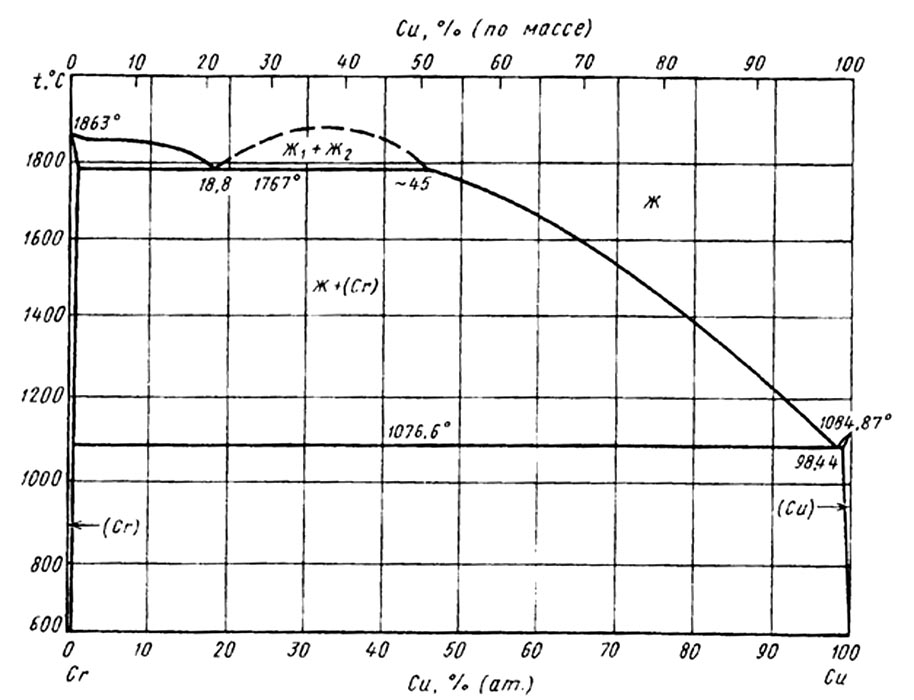

Диаграмма состояния системы хром-медь (Cr-Cu)

Диаграмма состояния Сr—Сu исследована неоднократно. Полученные результаты подтверждают наличие эвтектического равновесия в системе и существование двух твердых растворов на основе Сu и Сr. В сплавах, содержащих от 4 до 45 % (ат.) Сu, имеет место ιмонотектическое равновесие при температуре 1767±8 °С и концентрации18,8 % (ат.) Сu . Область расслоения двух жидкостей Ж₁ и Ж₂ простирается от 18,8 до 45 % (ат.) Сu в узком интервале температур, верхняя граница которого не превышает 1900 °С. Результаты термодинамического исследования сплавов данной системы свидетельствуют о наличии области несмешиваемости в жидком состоянии. Подтверждается существование двухфазной области Ж + (Сu) в интервале концентраций 42—97 % (ат.) Сr при температуре 1550 °С. Температура эвтектической реакции Ж ↔ (Сu) + (Сr), равная 1076,6 °С, и концентрация Сu в эвтектике, составляет 98,44 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
