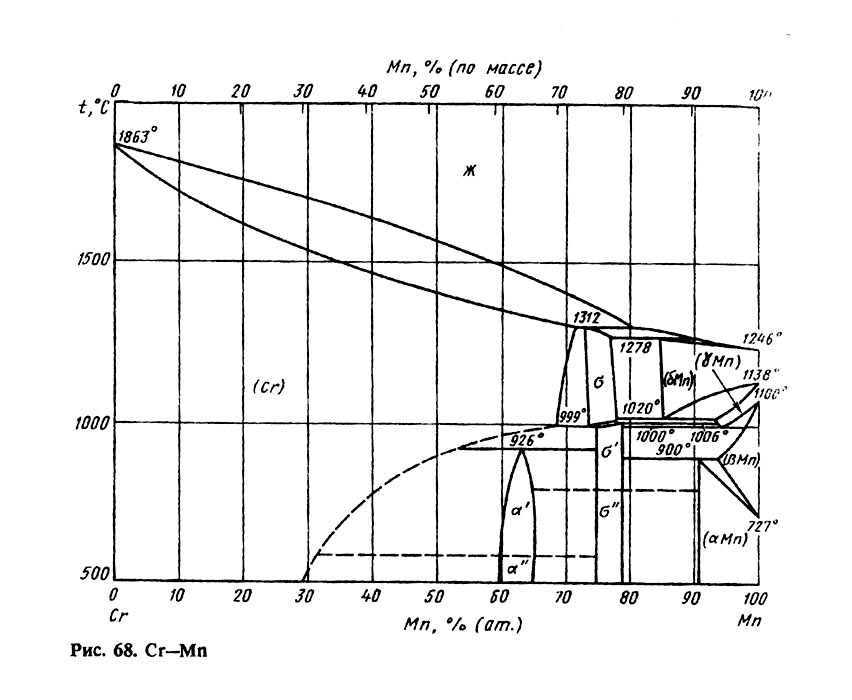

Диаграмма состояния системы хром-марганец (Cr-Mn)

В системе существуют две промежуточные фазы α(СrМn2) и σ(CrMn3), а также твердые растворы (Сr) и различных модификаций Μn: (αΜn), (βΜn), (γΜn) и (δΜn). Фазы а и σ претерпевают полиморфные превращения. Фаза α существует в двух модификациях: высокотемпературной а' и низкотемпературной а". Интервал гомогенности обеих фаз составляет 60,2—65,3 % (ат.) Мn. Температура полиморфного превращения ниже 600 °С . Фаза σ существует в трех модификациях: высокотемпературной σ, среднетемпературной σ' и низкотемпературной σ". Область гомогенности фазы σ находится в пределах концентраций 72,8—78 % (ат.) Мn, фаз σ' и а" — в пределах концснтраций 75—79 % (ат.) Мn. Температура полиморфного превращения σ'σ"составляет 800 °С. Растворимость Мn в (Сr) при различных температурах приведена ниже (однако надежность определения растворимости при температурах ниже 900 °С невелика из-за низкой скорости протекания диффузионных процессов):

Температура, °С....................          1321    1000     600      500     400

Растворимость Мп, % (ат.).............   71,4        69      -31      -28      -7

Большая скорость охлаждения (107 — 10 8С/с) дает возможность стабилизировать метастабильные фазы в сплавах с высоким содержанием Мn. Одна из этих фаз (δΜn, Сr) представляет собой нспрерывный ряд твердых растворов между δΜnи Сr, другая (γ'Μn) является фазой γΜnс тетрагонально искаженной решеткой.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
