Диаграмма состояния системы кальций-водород (Ca-H)

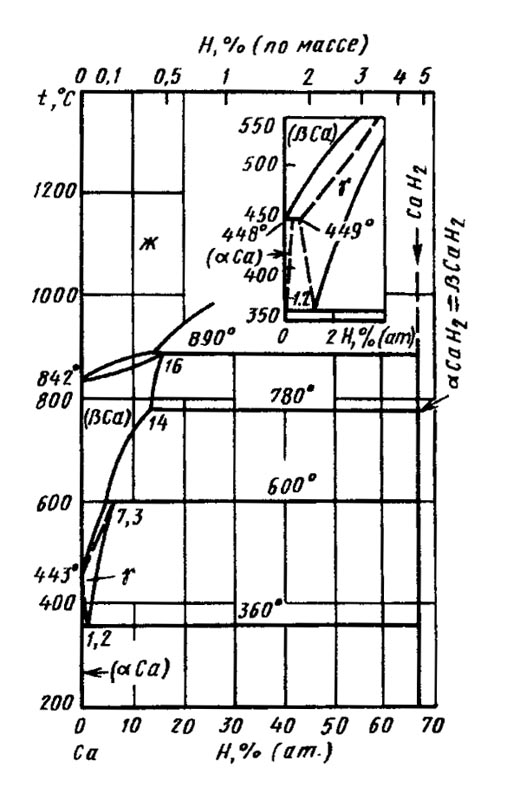

Диаграмма состояния Са—Н построена по результатам исследований сплавов, изготовленных из Са чистотой 99,94 % (по массе), и чистого Н, полученного термическим разложением UH₃ . В системе Са—Н реализуются пять нонвариантных превращений. При температуре 890 °С и содержании 16 % (ат.) Η осуществляется реакция Ж + СаН₂ ↔ βСа). Превращение при 780 °С скорее может явиться полиморфным а ↔β переходом гидрида СаН₂, чем образованием низшего гидрида по перитектоидной реакции. При температуре 600 °С и содержании 7,3 % (ат.) Η образуется фаза γ по реакции (рСа) + СаН₂ ↔ γ; при температуре 360 °С и содержании 1,2 % (ат.) Η фаза γ распадается по эвтектоидной реакцииγ ↔ (аСа) + СаН₂.

Фазу γ рассматривают как модификацию Са с ГПУ структурой. Максимальная растворимостьΗ в βСа (ОЦК структура) составляет 16 % (ат.) при температуре 890 °С, в αСа (ГЦК структура) она незначительна.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
