Диаграмма состояния системы кальций-цинк (Ca-Zn)

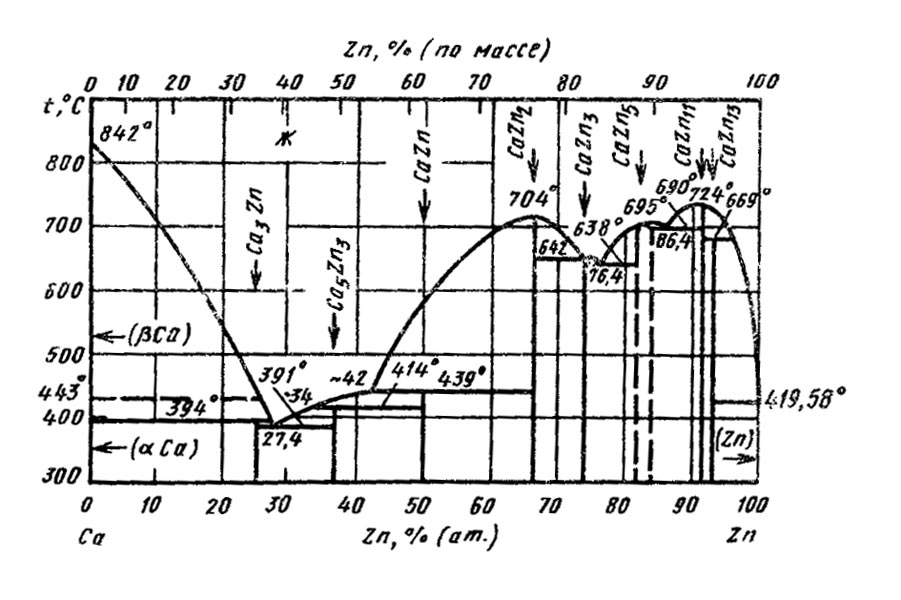

Сплавы Са с Zn приготовляли в тиглях из Та в атмосфере Не, используя в качестве шихтовых материаловZn чистотой 99,99 % (по массе), дополнительно очищенный дисцилляцией в вакууме, и Са с суммарным содержанием Sr и Ва менее 0,1 % (по массе) и других металлических примесей менее 0,08 % (по массе). Содержание N и Η в Са составляло 0,0024 % (по массе) и 0,02 % (по массе), соответственно. Диаграмма состояния Са—Zn, построенная по результатам термического, рентгеновского анализов, а также измерения упругости пара, приведена на рис. В системе установлено образование восьми соединений. СоединенияCaZn2 (76,53 % (по массе) Zn), CaZn5 (89,08 % (по массе) Zn), CaZn,, (94,72 % (по массе) Zn) плавятся при температурах 704, 695 и 724 °С, соответственно. СоединенияCa3Zn (35,22 % (по массе) Zn), Ca5Zn3 (48,24 % (по массе) Zn), CaZn (62,0 % (по массе) Zn), CaZn3 (82,33 % (по массе) Zn) и CaZnI3 (95,5 % (по массе) Zn) образуются по перитектическим реакциям при температурах 394, 414, 439, 642 и 669 °С, соответственно. В системе протекают три эвтектических превращения при температурах 391, 638, 690 °С и содержании 27,4, 76,4 и 86,7 % (ат.) Zn. Взаимная растворимость Са и Zn в твердом состоянии не установлена.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
