Диаграмма состояния системы кальций-свинец (Ca-Pb)

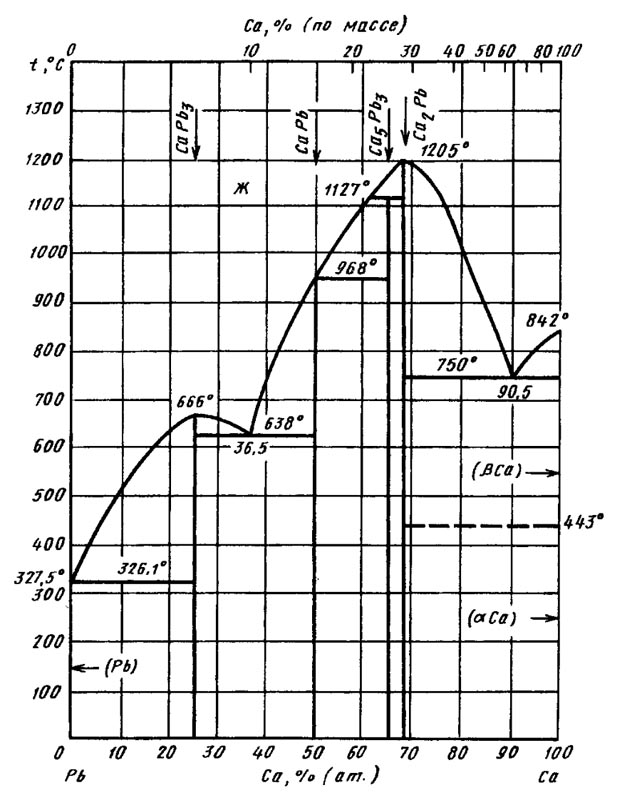

Диаграмма состояния Са—Рb построена по результатам термического, микроструктурного, рентгеновского и химического анализов, а также измерения микротвердости. Сплавы выплавляли в железных тиглях в атмосфере Аr. В качестве исходных материалов использовали Са чистотой 99,9 % и РЬ чистотой 99,999 % (по массе).

В системе существуют четыре интерметаллических соединения, из которых СаРb₃ и Са₂Рb конгруэнтно плавятся при 666 и 1205°С, соответственно. Соединения СаРb и Са₅Рb₃ образуются по перитектическим реакциям при температуре 908 и 1127 °С.

В литературе содержится ряд противоречивых сведений о фазовом строении сплавов системы Са—Рb, включая сведения о числе возможных соединений и областях их гомогенности. Так, согласно работам в системе наблюдаются только три интерметаллических соединения, причем Са₂Рb и СаРb₃ располагают заметной областью гомогенности.

Растворимость РЬ в Са в твердом состоянии не обнаружена. Растворимость Са в Рb при эвтектической температуре 326,1 ^°С достигает 0,36 % (ат.) и заметно уменьшается с понижением температуры до -0,05 % (ат.) (при 0 °С). Закалка из жидкого состояния.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
