Диаграмма состояния системы кальций-сурьма (Ca-Sb)

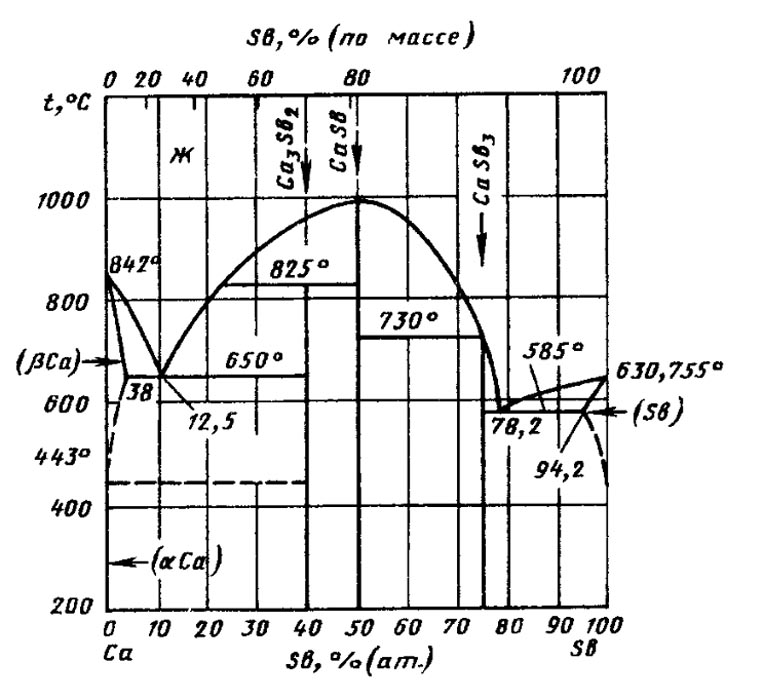

Диаграмма состояния Са—Sb построена по результатам дифференциального термического, микроструктурного и рентгеновского анализов. Сплавы Са с Sb получали из компонентовSb чистотой 99,99 % (по массе) и Са чистотой 99,96 % (по массе) методом раздельной плавки в инертной среде в тиглях из Та в кварцевых ампулах. В системе Са—Sb образуются три соединения: CaSb плавится конгруэнтно при 985 °С, Ca3Sb2 и CaSb3 образуются по перитектическим реакциям при температурах 825 и 730 °С, соответственно. Нонвариантное эвтектическое равновесие сплавов на основе Са (состав эвтектической точки 12,5 % (ат.) Sb) происходит при температуре 650 °С, в сплавах на основе Sb — при температуре 585 °С и содержании 78,2 % (ат.) Sb. Максимальная растворимостьSb в Са составляет 3,8 % (ат.) при эвтектической температуре 650 "С. Максимальная растворимость Са в Sb при температуре 585 °С равна 5,8 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
