Диаграмма состояния системы кальций-платина (Ca-Pt)

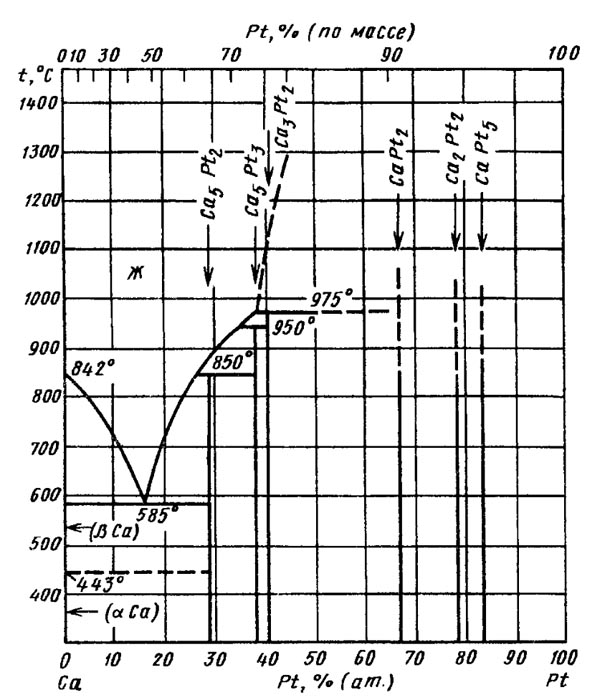

Часть диаграммы состояния Са—Pt, построенная по результатам термического и рентгеновского анализов, показана на рис.  Сплавы Са с Pt получали нагревом компонентов в молибденовых тиглях, заваренных в среде инертного газа . Исходными материалами служили Са чистотой 99,5 % (по массе) и Pt чистотой 99,999 % (по массе). Установлено существование в системе шести соединенийCa5Pt2, Ca5Pt3, Ca3Pt2 , CaPt2, Ca2Pt7, CaPt5 , однако температуры плавления установлены лишь у трех соединений, богатых Са. Все эти фазы образуются по перитектическим реакциям при температуре 850 °С (Ca5Pt2). 950 °С (Ca5Pt3) и 975 °С (Ca3Pt2).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
