Диаграмма состояния системы кальций-натрий (Ca-Na)

Сплавы Са с Na синтезировали в стальных контейнерах в инертной среде из компонентов высокой чистоты.

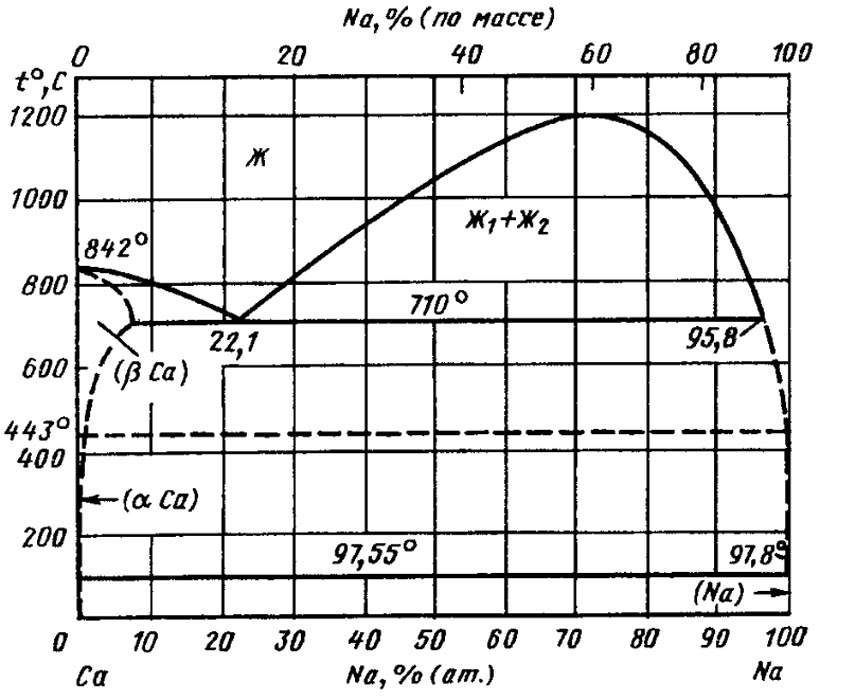

Диаграмма состояния Са—Na построена по данным термического анализа .

Са и Na обладают широкой областью несмешиваемости в жидком состоянии: от 22,1 до 95,9 % (ат.) Na. Температура монотектики равна 710 °С. При этой температуре в βСа) растворяется -1,5 % (ат.) Na, растворимость Са в твердом Na при температуре 87 °С составляет -0,02 % (ат.) . Критическая точка на бинодальной кривой расслоения расположена при температуре 1198±50 °С и содержании 72±5 % (ат.) Na.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
