Диаграмма состояния системы кальций-медь (Ca-Cu)

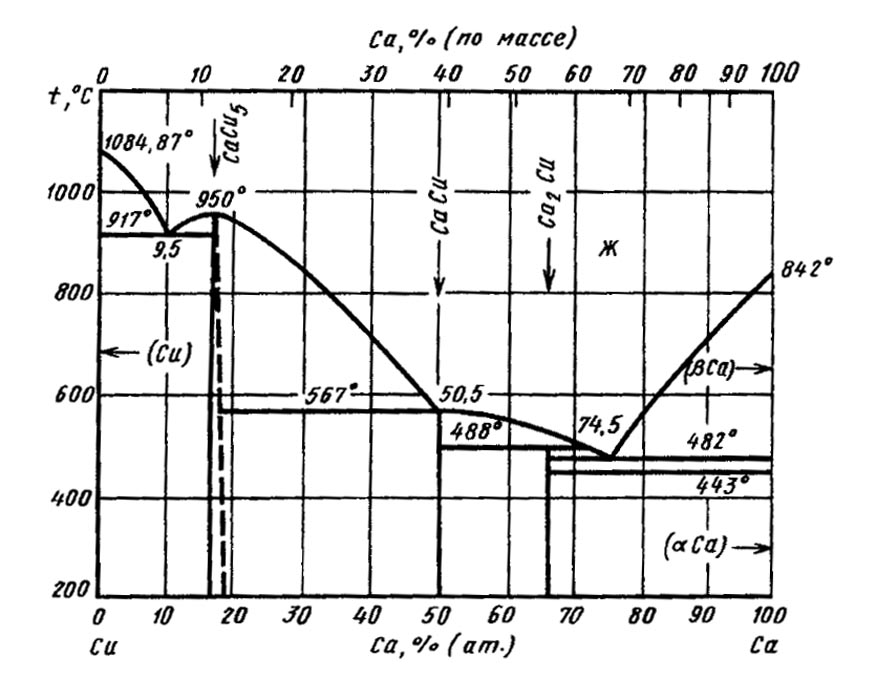

Приведена диаграмма состояния Са—Сu, построенная на основании результатов термического и рентгеновского анализов. Сплавы на основе Са выплавляли в атмосфере Аr в железных тиглях, а Сплавы на основе Си — в молибденовых тиглях, используя Са, очищенный возгонкой в вакууме, и Сuчистотой 99,998 % (по массе). В системе установлено образование трех соединений: CaCu₅, СаСu и Са₂Сu.

Соединение СаСu₅ плавится конгруэнтно при 950 °С и имеет небольшую область гомогенности, соединения СаСu и Са₂Сu образуются по перитектическим реакциям при температурах 567 и 488 °С. В сплавах системы Са—Сu кристаллизуются две эвтектики: Ж ↔(Сu) + СаСu₅ при температуре 917 °С  и содержании 9,5 % (ат.) Са и Ж ↔ Са₂Сu + (Са) при 482 °С и 74,5 % (ат.) Са. В твердом состоянии при температуре -448 °С осуществляется βСа ↔αСа-превращение.

Растворимость Са в Сu в твердом состоянии по данным микроструктурного и рентгеновского анализов составляет 0,015—0,047 % (ат.) при температуре 850 °С и менее 0,015 % (ат.) при температуре 700 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
