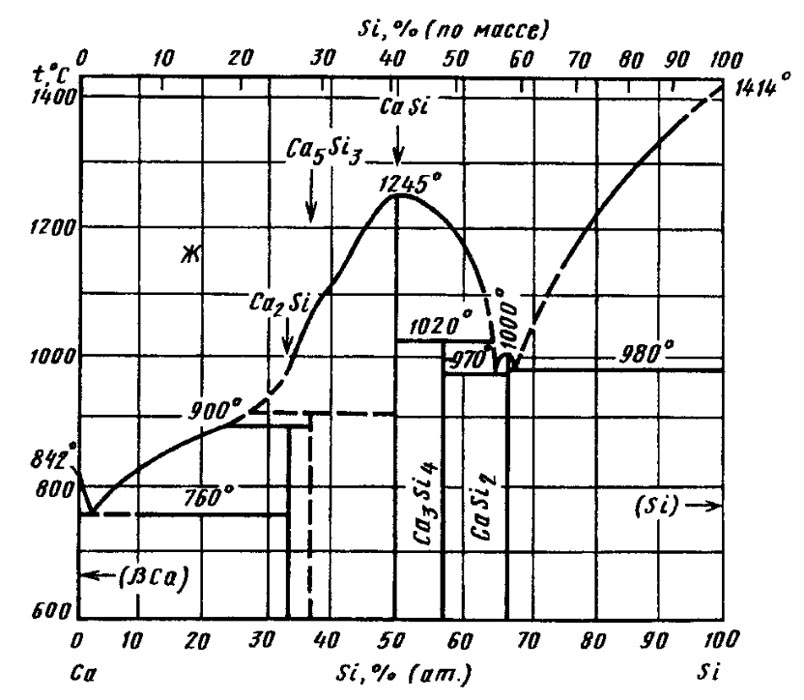

Диаграмма состояния системы кальций-кремний (Ca-Si)

Диаграмма состояния Са—Si построена по результатам термического, микроструктурного, рентгеновского и электронно-микроскопического анализов и измерения упругости паров Са над расплавами. Сплавы Са с Si получали из компонентов в атмосфере Аr в графитовом тигле . Исходными материалами служили Са чистотой 99,9 % (по массе) и Si чистотой 99,85 % (по массе). В системе образуется пять соединений: Ca₂Si (25,95 % (по массе) Si), CacSi₃ (28,31 % (по массе) Si), CaSi (41,2 % (по массе) Si), Ca₃Si₄ (48,3 % (по массе) Si) и CaSi₂ (58,3 % (по массе) Si).

Соединения CaSi и CaSi₂ плавятся конгруэнтно при 1245 и 1000 °С, соединенияCa₂Si и Ca3Si₄ образуются по перитектическим реакциям при температурах 900 и 1020 °С, соответственно.

В сплавах системы кристаллизуются три эвтектики: (Са) + Ca₂Si, Ca2Si + CaSi2, CaSi₂ + (Si). Взаимной растворимости компонентов в твердом состоянии не установлено.

Следует отметить, что диаграмма Са—Si, по-видимому, нуждается в уточнении в области сплавов, богатых Са.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
