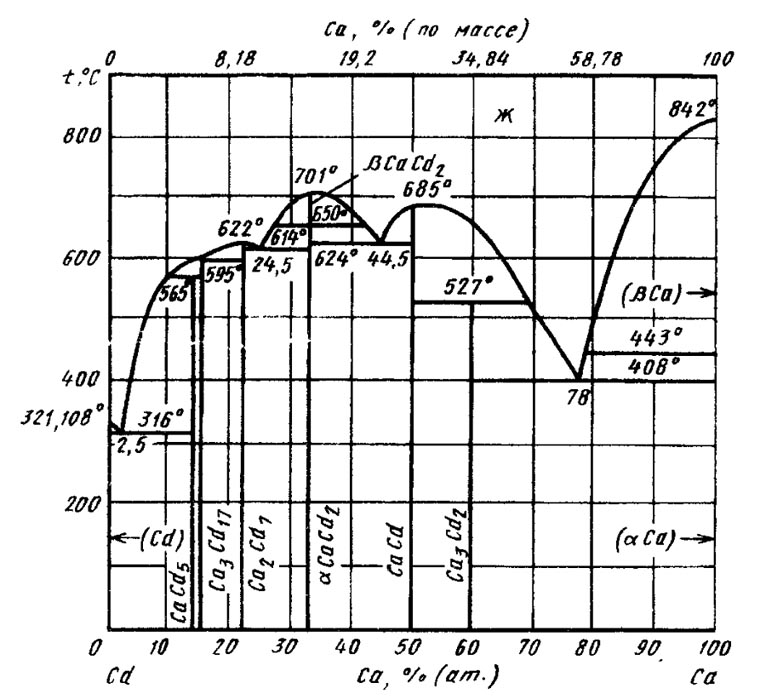

Диаграмма состояния системы кальций-кадмий (Ca-Cd)

Сплавы Са высокой чистоты и Cd чистотой 99,999 % (по массе) получали в инертной среде в железных тиглях. Сплавы исследовали методами термического, рентгеновского и микроструктурного анализов. Са и Cd неограниченно смешиваются в жидком состоянии, а при затвердевания образуют шесть соединений. СоединенияCa2Cd7 (11,37 % (по массе) Са), CaCd2 (15,31 % (по массе) Са) и CaCd (27,02 % (по массе) Са) плавятся конгруэнтно при температурах 622, 701 и 685 °С. СоединенияCaCd6 (5,61 % (по массе) Са), Ca3Cd17 (5,92 % (по массе) Са) и Ca3Cd2 (34,84 % (по массе) Са) образуются по перитектическим реакциям при температурах 565, 595 и 527 °С, соответственно. СоединениеCaCd2 обладает полиморфизмом с температурой превращения 650 °С. Твердые растворы на основе Cd и Са и области гомогенности соединений не установлены. В системе Са—Cd протекают четыре эвтектических превращения: при температуре 316 °С и содержании 2,5 % (ат.) Са, 614 °С и 24,5 % (ат.) Са, 624 °С и 44,5 % (ат.) Са и 408 °С и 78 % (ат.) Са.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
