Диаграмма состояния системы кальций-галлий (Ca-Ga)

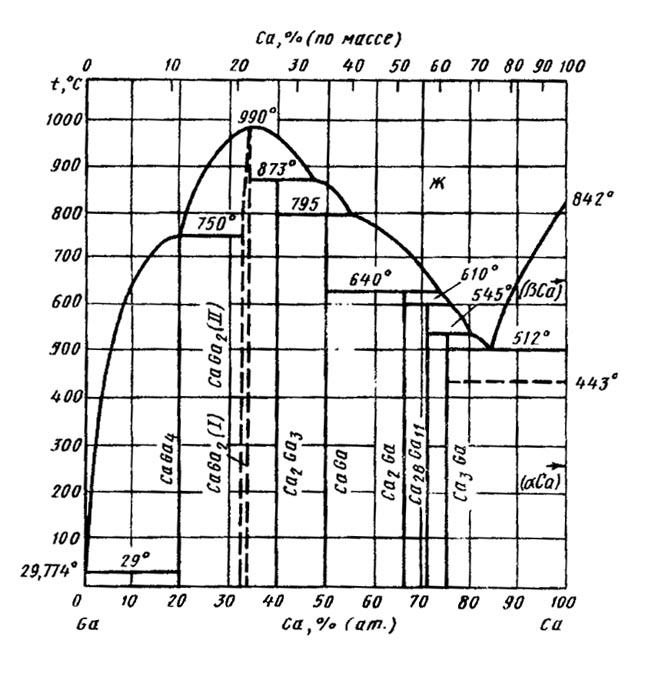

Сплавы Са с Ga выплавляли в герметичных железных тиглях в среде Аr, используя Ga чистотой 99,9 % (по массе) и Са чистотой 99,99 % (по массе). Диаграмма состоянияGa—Са, построенная на основании результатов термического, микроструктурного и рентгеновского анализов, представлена на рис. В системеGa—Са установлено существование семи соединений: CaGa₄, CaGa₂, Ca₂Ga₃, CaGa, Ca₂Ga, Ca₂₈Ga₁₁, Ca₃Ga. СоединениеCaGa₂ плавится конгруэнтно при 990 °C и имеет полиморфное превращениеCaGa(I) ↔CaGa(II) при температуре -350 °С. Остальные соединения образуются по перитектическим реакциям при температурах 750 °С (CaGa₄), 873 °С (Ca₂Ga), 795 °С (CaGa), 640 °С (Ca₂Ga), 610 °С

(Са₂₈Ga₁₁) и 545 °С (Ca3Ga). При температуре 29 °С образуется вырожденная эвтектика (Ga) + CaGa₄, при температуре 512 °С кристаллизуется эвтектикаCa₃Ga + (βСа).

Соединение CaGa имеет орторомбическую решетку типа СrВ (символ Пирсона осС8, пр.гр. Стcт) с параметрамиа = 0,4382 нм, b= 1,1935 нм, е = 0,4196 нм . Низкотемпературна модификация CaGa₂ обладает гексагональной решеткой типа AlВ₂ (символ Пирсона hР3, пр.гр. Р6/ттт) с параметрамиа = 0,4461 нм, с = 0,7359 нм. Тетрагональная решетка типа ВAl₄ наблюдается у соединенияCaGa₄ с параметрамиа ~ 0,4365 нм, с = 1,065 нм . СоединениеCa₂₈Ga₁₁ имеет сложную структуру, состоящую из трех типов полиэдров с атомами Са вокруг атомовGa.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
