Диаграмма состояния системы кальций-европий (Ca-Eu)

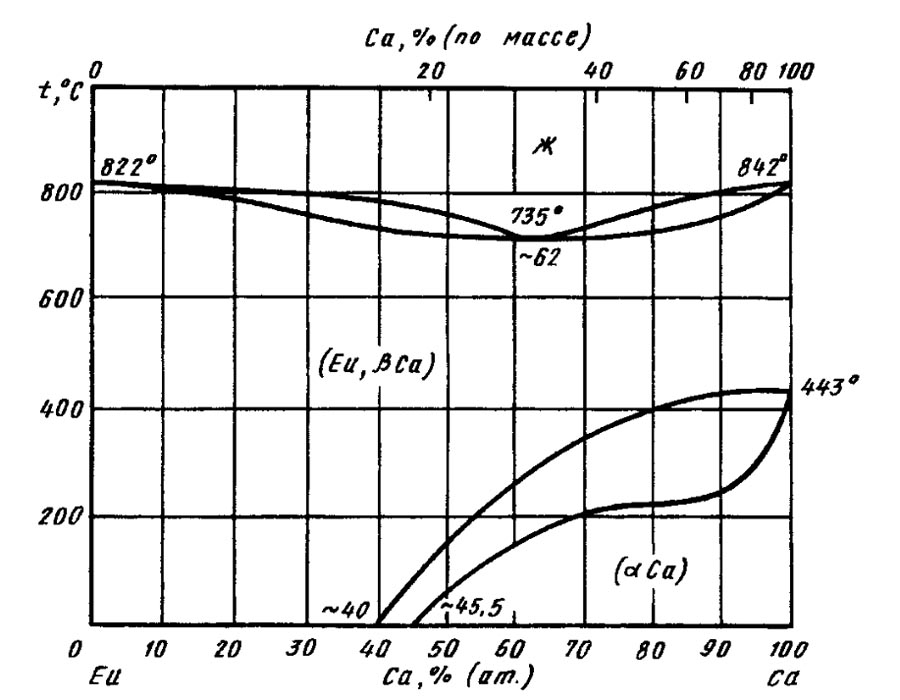

Сплавы Са с Еu получали из компонентов в инертной среде в тиглях из Та, помещенных в железный контейнер, заваренный аргонно-дуговой сваркой . Диаграмма состояния системы Еu—Са, исследованной методами термического, микроструктурного и рентгеновского анализов, а также измерением твердости, микротвердости, электросопротивления, температурного коэффициента линейного расширения и плотности, приведена на рис. В системе установлена полная взаимная растворимость компонентов в жидком и твердом состояниях. Линия ликвидуса имеет минимум при температуре 730 °С и содержании -70 % (по массе) Eu (735 °С и 62 %(ат.) Са ). Европий снижает температуру полиморфного превращения Са, приводя к образованию довольно широкой двухфазной области существующей при комнатной температуре в интервале концентраций 82-85 % (по массе) Eu (-40-45,5 % (ат.) Са).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
