Диаграмма состояния системы калий-рубидий (K-Rb)

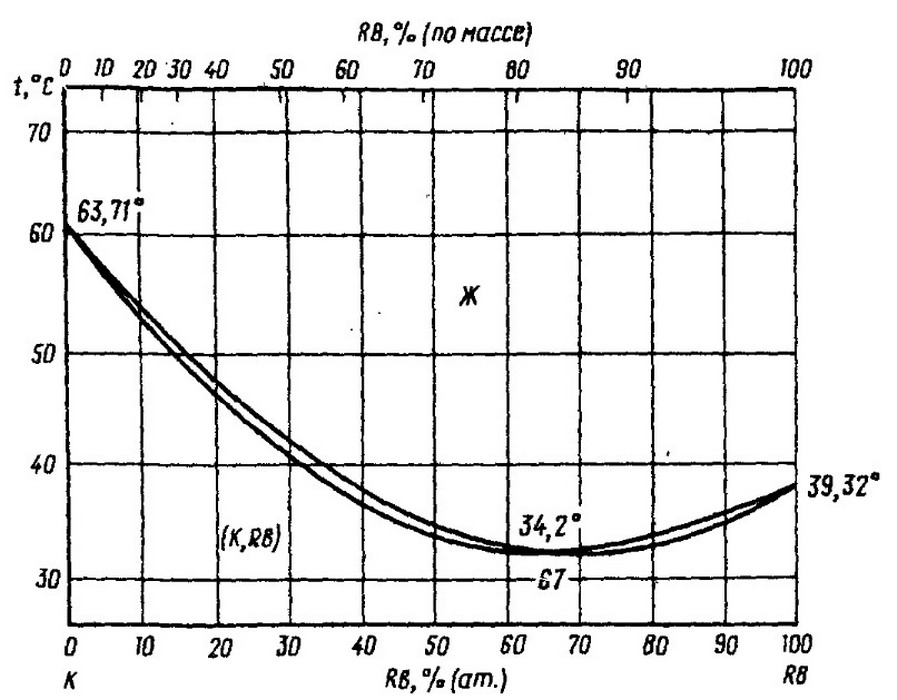

Диаграмма состояния К—Rb, изученная методами термического, микроструктурного и рентгеновского анализов, приведена на рис.  Сплавы К с Rb получены в никелевых тиглях в среде Аr из К чистотой 99,99 % (по массе) и Rb чистотой 99,98 % (по массе).

Установлено, что К полностью смешивается с Rb в жидком и твердом состояниях, причем минимальная температура затвердевания сплавов этой системы составляет 34,2 °С [при содержании Rb 67 % (ат.)].

При низких температурах в системе К—Rb возможно образование химического соединения KRb₂, однако при увеличении давления до 1,0 ГПа во всем диапазоне концентраций и температур должен существовать лишь твердый раствор.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
